产品名称：D511/7D、D5117DK　压力控制器

产品型号：D511/7D、D5117DK

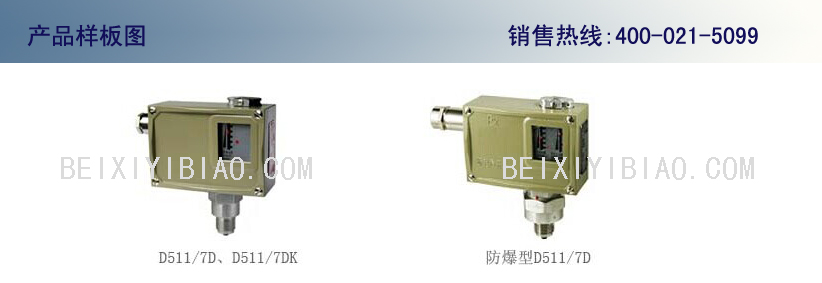

D511/7D、D5117DK　压力控制器　　　D511/7D　防爆型压力控制器

单刀双掷微动开关作用过程：

接线端1-3

压力上升至上切换值时接通

接线端1-2

压力上升至上切换值时断开

单刀双掷微动开关作用过程：

接线端1-3

压力上升至上切换值时接通

接线端1-2

压力上升至上切换值时断开

　　控制器采用波纹管式传感器。可用于腐蚀性气体和液体介质。控制器的设定值可调，调节范围－0.1－6.3 Mpa。

■主要技术性能

■特点

使用温度范围大，可用于腐蚀性介质。

■规格

·D511/7D切换差不可调

设定值调节范围MPA	切换差不大于		最大允许压力*MPA	开关切换次数次/分	压力传感器材料		接口内螺纹	订货目录编号
设定值调节范围MPA	设定值范围下限MPA	设定值范围上限MPA	最大允许压力*MPA	开关切换次数次/分	外壳	波纹管	接口内螺纹	普通型	防爆型
-0.1-0 -0.1-0.1 -0.1-0.16 -0.1-0.25	0.006 0.007 0.008 0.009	0.007 0.008 0.009 0.012	1	20	与介质接触的全部零部件均用不锈钢波纹管：00Cr17Ni 14M02(316L) 其余：1Cr18Ni9Ti		G1/2"	0810111 0810211 0810311 0810411	0850181 0851281 0850381 0850481
0-0.1 0-0.16 0.01-0.25	0.007 0.008 0.009	0.008 0.009 0.01	2					0811111 0811211 0811311	0851181 0851281 0851381
0.02-0.4 0.03-0.6 0.03-1	0.03 0.03 0.03	0.03 0.035 0.04	2					0811411 0811511 0811611	0851481 0851581 0851681
0.05-1.6 0.05-2.5	0.07 0.07	0.08 0.09	5					0811711 0811811	0851781 0851881
0.3-6.3	0.1	0.2	8.5					0811911	0851981

·D511/7D切换差可调

设定值调节范围MPA	切换差调节范围		最大允许压力*MPA	开关切换次数次/分	压力传感器材料		接口内螺纹	订货目录编号
设定值调节范围MPA	设定值范围下限MPA	设定值范围上限MPA	最大允许压力*MPA	开关切换次数次/分	外壳	波纹管	接口内螺纹	普通型	防爆型
-0.1-0 -0.1-0.1 -0.1-0.16 -0.1-0.25	0.018-0.08 0.019-0.1 0.02-0.2 0.022-0.25	0.019-0.08 0.021-0.1 0.022-0.2 0.024-0.25	1	20	与介质接触的全部零部件均用不锈钢波纹管：00Cr17Ni 14M02(316L) 其余：1Cr18Ni9Ti		G1/2"	0800111 0800211 0800311 0800411	0840181 0840281 0840381 0840481
0-0.1 0-0.16 0.01-0.25	0.015-0.08 0.018-0.1 0.02-0.2	0.016-0.08 0.02-0.1 0.024-0.25	2					0801111 0801211 0801311	0841181 0841281 0841381
0.02-0.4 0.03-0.6 0.03-1	0.08-0.25 0.08-0.5 0.09-0.8	0.08-0.25 0.09-0.5 0.1-0.8	2					0801411 0801511 0801611	0841481 0841581 0841681
0.05-1.6 0.05-2.5	0.17-1.2 0.18-2	0.19-1.2 0.2-2	5					0801711 0801811	0841781 0841881
0.3-6.3	0.25-2	0.65-2	8.5					0801911	0841981

·D511/7DD切换差不可调（小切换差，无防爆型）

设定值调节范围MPA	切换差不大于		最大允许压力*MPA	开关切换次数次/分	压力传感器材料		接口内螺纹	订货目录编号
设定值调节范围MPA	设定值范围下限MPA	设定值范围上限MPA	最大允许压力*MPA	开关切换次数次/分	外壳	波纹管	接口内螺纹	订货目录编号
-0.1-0 -0.1-0.1 -0.1-0.16 -0.1-0.25	0.003 0.003 0.003 0.0045	0.0045 0.005 0.0065 0.01	1	20	与介质接触的全部零部件均用不锈钢波纹管：00Cr17Ni14M02(316L) 其余：1Cr18Ni9Ti		G 1/2"	0810113 0810213 0810313 0810413
0-0.1 0-0.16 0.01-0.25	0.003 0.003 0.0045	0.0045 0.006 0.007	2					0811113 0811213 0811313
0.02-0.4 0.03-0.6 0.03-1	0.012 0.015 0.018	0.016 0.02 0.03	2					0811413 0811513 0811613
0.05-1.6 0.05-2.5	0.05 0.06	0.05 0.06	5					0811713 0811813
0.3-6.3	0.12	0.12	8.5					0811919

注：在实际工作中，即使短暂的压力峰值也不能超过此值。

■设定值的调整（详见压力控制器设定值的调整）

■外形及安装尺寸

01　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　02

03　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　04
　　　　　

05　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　06
　　　　　
■附件

　　可供选用附件目录编号：0574770，0574769，0574768，0574772

■选用和安装（详见控制器的安装和选用）
