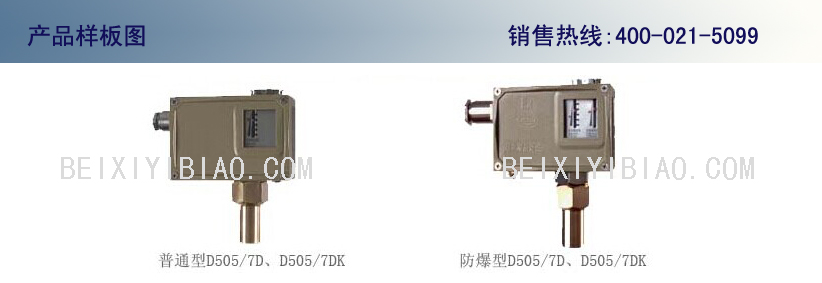

D505/7D、D505/7DK压力控制器
单刀双掷微动开关作用过程
接线端1-3
压力上升至上切换值时接通
接线端1-2
压力上升至上切换值时断开
控制器采用无泄漏活塞式的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油，水油乳浊液及润滑性能良好的中性液体介质。控制器的设定值可调，其调节范围0.3－23 Mpa。
■主要技术性能
开关元件：微动开关
外壳防护等级：带槽密封圈IP54；O型密封圈IP65（符合DIN40050与GB4208中IP54及IP65相当）
环境温度：－5～40℃
介质温度：0～100℃
安装位置：压力接口垂直向下（允许顷斜15°）
抗振性能：D505/7D：40 m/ s2；D505/7DK：20 m/ s2
重复性误差：≤2.5%
触点容量：AC220V6A（阻性）
■特点
用于含油雾的中性气体
■规格
·D505/7D切换差不可调
|
设定值调节范围MPA
|
切换差不大于
|
最大允许压力*MPA
|
开关切换次数次/分
|
压力传感器材料
|
接口内螺纹
|
订货目录编号
|
|
设定值范围下限MPA
|
设定值范围上限MPA
|
外壳
|
密封圈
|
活塞
|
|
0.3-4
0.5-6.3
0.5-10
0.5-16
|
0.5
0.6
0.6
0.7
|
0.9
1.3
1.6
1.9
|
30
|
20
|
黄铜
|
丁腈橡胶带槽密封卷
|
钢
|
G1/4"
|
0816500
0816600
0816700
0816800
|
|
1-23
|
1
|
2.5
|
丁腈橡胶“O”型密封卷
|
0816919
|
·D505/7D切换差可调
|
设定值调节范围MPA
|
切换差调节范围
|
最大允许压力*MPA
|
开关切换次数次/分
|
压力传感器材料
|
接口内螺纹
|
订货目录编号
|
|
设定值范围下限MPA
|
设定值范围上限MPA
|
外壳
|
密封圈
|
活塞
|
|
0.3-4
0.5-6.3
0.5-10
0.5-16
|
0.8-2.5
1-4
1.1-8
1.3-12
|
1.3-2.5
1.6-4
1.6-8
2.2-12
|
30
|
20
|
黄铜
|
丁腈橡胶带槽密封卷
|
钢
|
G1/4"
|
0806500
0806600
0806700
0806800
|
|
1-23
|
1.4-12
|
2.8-12
|
丁腈橡胶“O”型密封卷
|
0806919
|
·D505/7DK切换差不可调（小切换差）
|
设定值调节范围MPA
|
切换差不大于
|
最大允许压力*MPA
|
开关切换次数次/分
|
压力传感器材料
|
接口内螺纹
|
订货目录编号
|
|
设定值范围下限MPA
|
设定值范围上限MPA
|
外壳
|
密封圈
|
活塞
|
|
0.3-4
0.5-6.3
0.5-10
0.5-16
|
0.3
0.4
0.4
0.5
|
0.8
1.2
0.4
1.6
|
30
|
20
|
黄铜
|
丁腈橡胶带槽密封卷
|
钢
|
G1/4"
|
0816507
0816607
0816707
0816807
|
|
1-23
|
0.5
|
1.2
|
丁腈橡胶“O”型密封卷
|
0816917
|
注：1.在实际工作中，即使短暂的压峰值也不能超过此值。
■设定值的调整（详见压力控制器设定值的调整）
■外形及安装尺寸
01 02

■附件
可供选用附件目录编号：0574767，0574772，0574773，SC5.470.505
■选用和安装（详见控制器的安装和选用）
|
