| XJ系列 小条型自动平衡式显示记录仪
XWJ型仪表为自动电子电位差计显示、记录仪表，可与各种热电偶或其它产生直流电势或电流信号的变送器配合使用。XQJ型仪表为自动电子平衡电桥显示、记录仪表，可与各种热电阻或其它产生电阻值变化的传感器直接配合使用，用以测量、指示、记录温度、压力流量等参数。本系列仪表分竖式和横式，竖式仪表有单针指示，色带显示，指示带记录三个品种，横式仪表仅有单针指示。
XJ系列的仪表均可附加定值电接点装置，对被测对象实现报警或位式调节。
●仪表为盘装式，适合密集安装及大规模控制室用。
●本系列仪表抗震性好，适合安装在有震动的场合，例如船用低速柴油机组上。
●仪表的分度标尺和永录纸宽度为100mm。
■主要技术指标
指示基本误差：不大于电量程的±1%
记录基本误差：不大于电量程的±1.5%
回差：不大于电量程的0.5%
标尺长度：100mm
全行程时间：≤5S
记录纸移动速度：30、120mm/h
仪表电源：220≤10%V；50±5%Hz
使用环境：温度0~45℃，相对湿度30~85%
消耗功率：≤15W
附加电接点容量：AC 220V 1A或DC 30V 0.5A，设定范围为满刻度的10~90%
重量：约8kg
■原理框图
■型号、规格
|
型 号
|
类 别
|
附加装置
|
|
竖 式
|
|
XWJ-100
|
XQJ-100
|
单针指示
|
无
|
|
XWJD-100
|
XQJD-100
|
色带显示
|
|
XWJL-100
|
XQJL-100
|
单针指示带记录
|
|
XWJ-101
|
XQJ-101
|
单针指示
|
带上、下限电接点装置
|
|
XWJD-101
|
XQJD-101
|
色带显示
|
|
XWJL-101
|
XQJL-101
|
单针指示带记录
|
|
横 式
|
类 别
|
附加装置
|
|
XWJ-100H
|
XQJ-100H
|
单针指示
|
无
|
|
|
|
|
|
XWJ-101H
|
XQJ-101H
|
单针指示
|
带上、下限电接点装置
|
|
|
|
|
注：1配套的一次仪表应与显示仪表分别订货，或由用户自行解决。
2凡不属于表格内的分度号及测量范围：均由需方和厂方议定，另行签订协议。
■刻度和测量范围
IEC国际标准分度号及测量范围
|
传感器型号
|
分度号
|
测量范围℃
|
|
镍铬-镍铜
热电偶
|
E
|
0~300
0~400
0~600
200~600
400~800
|
|
镍铬-镍硅
热电偶
|
K
|
0~600
0~800
0~100
0~1300
400~800
500~1000
500~1200
|
|
铂铑10-铂
热电偶
|
S
|
0~1400
0~1600
600~1600
|
|
铂铑30-铂铑6
热电偶
|
B
|
0~1600
0~1800
|
|
铜热电阻
|
Cu50
（R0=50Ω）
|
0~50
0~100
0~150
-50~50
-50~100
|
|
铂热电阻
|
Pt100
（R0=100Ω）
|
0~50
0~100
0~150
0~200
0~300
0~400
0~500
200~400
200~500
-50~50
-50~100
-100~50
-150~150
-200~50
-200~500
|
XWJ型仪表分度及测量范围
|
传感器型号
|
分度号
|
测量范围℃
|
|
镍铬-考铜
热电偶
|
（EA-2）*
|
0~300
0~400
200~600
0~500
0~600
|
|
镍铬-镍硅
热电偶
|
（EU-2）*
|
0~300
0~600
0~800
0~1100
300~700
400~900
600~1100
|
|
铂铑10-铂
热电偶
|
（LB-3）*
|
0~1300
0~1600
|
|
铂铑30-铂铑6
热电偶
|
（LL-2）*
|
0~1600
0~1800
|
|
幅射高温计
WFT-202
|
F1
|
600~1200
|
|
F2
|
700~1400
900~1400
1200~1800
1100~2000
|
|
毫伏变送器（变送器内阻不超过1kΩ）
|
mV
|
0~10mV
0~20mV
0~30mV
0~50mV
0~100mV
|
注：打“*”度号作特殊规格订货。
|
变送器信号
|
标尺分度特性
|
标尺分度
|
测量单位
|
|
分度数
|
倍率
|
|
0~10mV
0~1mA
0~10mA
|
线性分度
|
0~10
0~16
0~20
0~25
0~30
0~32
0~40
0~50
0~60
0~63
0~76
0~80
-320~320
|
0.001
0.01
0.1
1
10
100
1000
|
%
T/h
m3/h
Nm3/h
Pa
KPa
MPa
|
|
平方根分度
|
0~10
0~16
0~20
0~25
0~40
0~50
0~63
|
XQJ型仪表分度及测量范围
|
传感器型号
|
分度号
|
测量范围℃
|
|
铜热电阻
|
Cu50
或（R0=50Ω）
G*
（R0=53Ω）
|
-50~50
-50~100
0~50
0~100
0~150
|
|
铂热电阻
|
（BA1）*
（R0=46Ω）
|
-200~200
-200~100
-200~50
-120~50
-100~200
-100~100
-50~100
0~60
0~100
0~150
0~200
0~300
0~400
0~500
|
|
（BA2）*
（R0=100Ω）
|
|
注：打“*”分度号作特殊规格订货
■接线端子
竖式仪表外部接线端子图 横式仪表外部接线端子图

■外形安装和开孔尺寸
竖式仪表外形及开孔尺寸 横式仪表外形及开孔尺寸

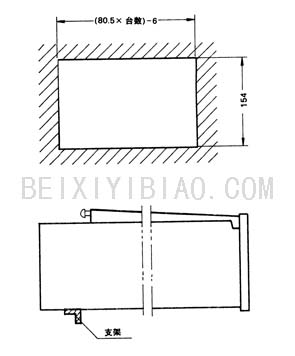

密集安装开孔尺寸和安装方法
|
