WSS系列 双金属温度计/WSSX系列 电接点双金属温度计 本厂生产的又金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。 双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。 WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标。
■工作原理： 双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
■主要技术特性 测温范围：-60-50℃ 精确度等级：1.5级，基本误差：限为量程的1.5% 温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm. 尾管长度：100－2000mm。 尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时） 安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不 锈钢，耐压6.4MPa。 防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
■WSSX系列 电接点双金属温度计 精度等级：1.5极，接点动作误差差限为示值基本误差限的1.5位。 接点额定功率：10VA 接点最高工作电压：380V或220V 接点最高工作电流：1A（无感负载） 工作电压宜在大于15V小于48V的情况下使用。
·工作条件
·热套式示意图
■温度计形式 ·热套式：普通型双金属温度计特别在高温、高压或挥发性有害气体解质内使用时、若仪表损坏时则必须降温、降压或停机。而采用热套型双金属温度计，在仪表损坏须更换时则不必降温降压更不必要停机。则只须更换仪表机芯即可，企业可实现连续后产。 ·角型（轴向型）：检测元件轴线与标度盘平面垂形式，亦称轴向型。 ·直型（径向型）：检测元件轴线与标度盘平面平行式，亦称轴向型。 我厂生产的径向型双金属温度计为国内独创弯管式造型，结构新颖、美观轻巧。耐腐防水性能好。表盒与角型温度计通用，有铝板拉伸黑色亚光电泳处理，也有不锈钢板材拉伸成型，弯管也为全不锈钢型。本产品结构形成已申请国家实用新型专利。专利申请号：97Z34205.2 ·万向型：除具有角型直型功能外并能由角型转化为直型或由直型转化为角型功能可由用户任意无级调角，所用波纹管及结构件质均为lCr18Ni9Ti不锈钢，故使用方便耐腐性能优越。 温度计一般以角型出厂，即在角型使用时零位不用调整。用户如需直型出厂时，则须在订货时注明。 温度计由直型转化为角型或角型转化为直型时温度计示值有微小变化，一般可忽略不计，如用户有较高要求时，可由用户自行在变型式时调整零位。用户可逆时针旋开表盖，再用板手逆时针松动标盘锁紧螺母在冰点槽内调整“0”位，再锁紧螺母及表盖即可。 ·热套式长颈型（型号：WSS-D）：热套式长颈型双金属温度计是专为电站温度测量需要专门开发的新型产品。也可用于化工、石油、治金、纺织、医药等部门热力过程的设备和管道介质测温。 在电站热力过程中，为防止热量大量的损失，在热力设备和热力管道外敷设有较厚的保温层，采用以往的双金属温度计因其颈部尺寸较短，往往要将保温层局部破坏方可将表头暴露在外，新开发的热套式长颈型双金属温度计由于采用特殊的结构，使表头高于保温层外，以达到于观察，节约能源。因其是热套式，可随时更换表头，专利申请：97234368.7 ·颈长规格见下表
颈长A尺寸也可按用户实际需要定制 ·订货时型号按如下要求填写 例：WSS-48Ld L×A=300×216 是指标度盘尺寸为Φ100，外螺纹固定万向型插入深度300mm颈长216mm。
■电接点双金属温度计接线图
■型号规格及测量范围
表1
型号
外壳公称直径D
测量范围℃
分格值℃
插入长度L
保护管直径d
安装螺纹T
角
型
外螺纹节头
WSS301
WSS401
WSS501
67
-10～+40
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
～500
1
2
1
2
2
5
5
10
10
75
100
150
200
250
300
400
500
750
1000
6
M16×1.5,G1/2”
107
157
10
M27×2 G3/4”
内螺纹节头
WSS302
WSS402
WSS502
67
6
M16×1.5,G1/2”
107
157
10
M27×2 G3/4”
直
型
内螺纹节头
WSS311
WSS411
WSS511
67
6
M16×1.5,G1/2”
107
157
10
M27×2 G3/4”
内螺纹节头
WSS312 WSS412
WSS512
67
6
M16×1.5,G1/2”
107
157
10
M27×2G3/4”
万
向
型
外螺纹节头
WSS481
WSS581
107
157
内螺纹节头
WSS482
WSS582
107
157
热
套
式
角
型
外螺纹节头
WSS451
WSS551
107
157
内螺纹节头
WSS452
WSS552
107
157
热
套
式
直
型
外螺纹节头
WSS461
WSS561
107
157
内螺纹节头
WSS462
WSS562
107
157
热
套
式
万
向
型
外螺纹节头
WSS471
WSS571
107
157
内螺纹节头
WSS472
WSS572
107
157
电
接
点
角
型
外螺纹节头
WXXS401
107
1250
1500
1750
2000
12
内螺纹节头
WXXS402
电
接
点
直
型
号
外螺纹节头
WXXS411
内螺纹节头
WXXS412
电
接
点
万
向
型
外螺纹节头
WXXS481
内螺纹节头
WXXS482
电接点
热
套
式
角
型
外螺纹节头
WXXS451
内螺纹节头
WXXS452
电接点
热
套
式
直
型
外螺纹节头
WXXS461
内螺纹节头
WXXS462
电接点
热
套
式
万
向
型
外螺纹节头
WXXS471
内螺纹节头
WXXS472
表2
代号
型号
D
A
A,
B
C
D
d 1
H
h
h 1
h 2
h 3
S
S,
T
角型
（轴向型）
Φ67
64
26
Φ6
Φ14
3
24
16
28
24
30
32
M16×1.5G1/2
Φ107
68
25
Φ10
Φ24
M27×2G3/4
Φ157
27
直型
（径向型）
Φ６７
69
26
43
Φ6
Φ14
M16×1.5G1/2
Φ107
88
25
58
Φ10
Φ24
Φ157
114
27
60
M27×2G3/4
万向型
Φ107
156
98
25
68
Φ157
182
122
27
70
热套式
角 型
Φ107
80
25
Φ12
Φ157
27
热套式
直 型
Φ107
95
25
58
27
60
Φ157
121
热套式
万向型
Φ107
164
109
25
68
Φ157
190
135
27
70
电接点
角 型
Φ107
101
60
Φ10
电接点
直 型
88
93
电接点
万向型
186
98
104
Φ12
热套式角型
电接点
116
热套式直型
电接点
96
93
热套式万向型
电接点
200
110
104
注：尾管材质可按用户需要另选用0Cr18Ni12M02Ti.SUS304 SUS316.也可在1Cr18Ni9Ti保护管外镀聚四氟乙烯或ANA耐磨耐腐层。（注：ANA为多元合金材料，具优异的面腐性和高面磨性，寿命可比不锈钢提高几倍仍至几十倍。）

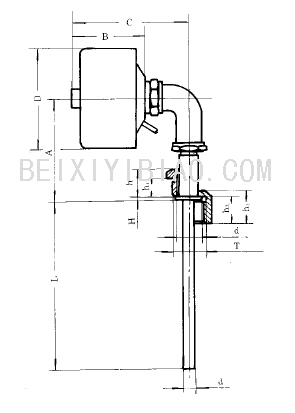

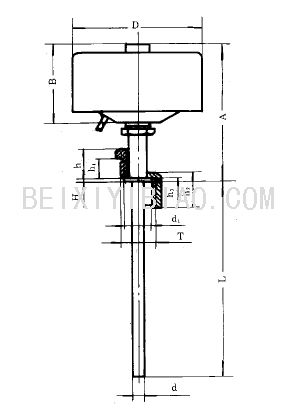

直型电接点 角型电接点

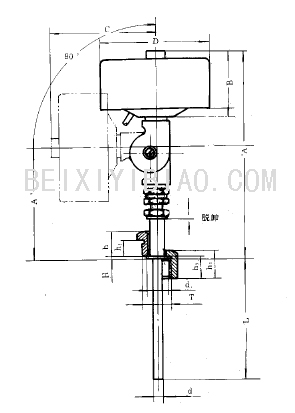

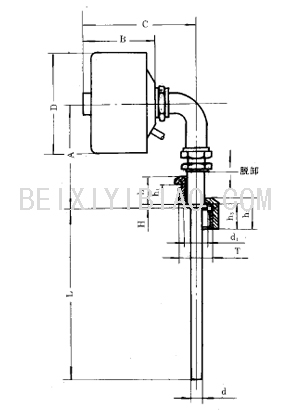

万向型电接点 热套式直型电接点

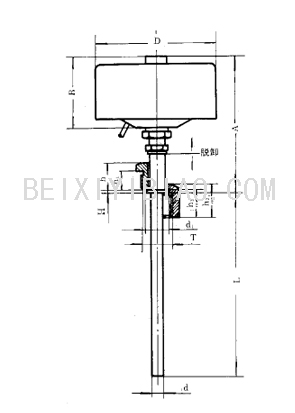

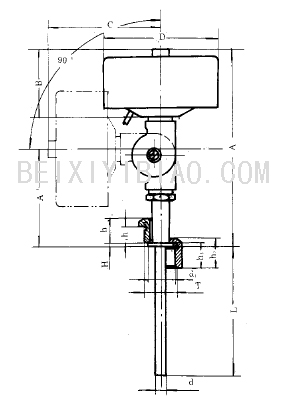

热套式角型电接点 热套式万向型电接点
■使用与维修
1、为保证温度计的正确性，尾管浸入被测介质的深度视尾管长度不同应在75以上。
2、读数时视线应与标度盘垂直。
3、温度计在正常使用后（一般不超过一年）应按工业双金属温度计有关检定规程进行定期检定。
4、热套式温度计使用过程中遇到损坏需要更换时，则只需逆时针松动螺母1，然后放旋出表蕊2，保护套3留在设备中，将新的表蕊装入，勿使双金属螺管与保护套底部接触，旋紧螺母1即可。
5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
6、温度计的正常工作条件应按表1表2要求
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
