概述
ZSHO/RF46型衬氟耐腐蚀气动活塞式调节切断球阀有GT、AW型气动执行机构和衬氟球阀组成。凡与介质接触部分均衬F46（聚全氟乙烯），故在各种酸、碱年、盐类等强蚀性介质和其它有机溶剂中能完好地工作，还具有调节精确、切断可靠、流阻小等优点，在-50-+150℃内确保长期使用，是目前国内较为理想的耐腐蚀调节切断球阀。已广泛用于石油、化工、轻工、农药等工业部门的自控系统中。
规格与技术参数
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数KV
|
17
|
33
|
62
|
95
|
146
|
232
|
350
|
439
|
810
|
1205
|
1912
|
3014
|
|
公称压力Mpa
|
1.0
|
|
执行机构
|
汽源压力Mpa
|
0.4~0.7Mpa
|
|
工作转角（度）
|
0~90
|
|
流量特性
|
调节切断型：近似等百分比，二位切断型：快开
|
|
介质温度
|
-50～+150℃
|
|
阀体材料
|
HT200
ZG230-450内衬F46或不锈钢内衬F46
|
|
法兰标准
|
按JB79-59
|
|
允许压差Mpa
|
等于公称压力
|
性能指标
|
项目
|
带定位器指标值
|
|
基本误差%
|
≤±3
|
|
回差%
|
≤2.5
|
|
死区%
|
2.5
|
|
额定转交偏差%
|
±5
|
|
允许泄漏量L/h
|
GB/T4213-92 VI级
|
可带附件
用比例调节切断：配ZPQ型双输出气动定位器或ZPD电-气定位器或QZD型电-气转换器。空气过滤减压器：QFH-261或QGJ-170.
用于二位切断：配二位五通电磁阀（弹簧复位球阀配二位三通）、阀位开关（或接近开关）。
主要零件材质
|
名称
|
村夈
|
名称
|
材料
|
|
在右阀体、带杆球芯
|
HT200、ZG230-450
|
阀座
|
F50
|

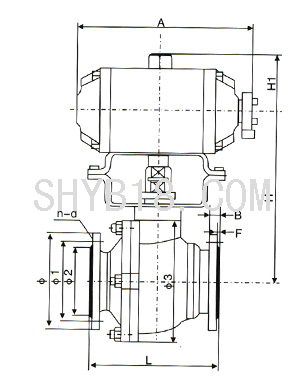

外形尺寸
ZGHRF46双作用衬氟O型切断球阀
|
公称通径
|
L
|
Φ
|
Φ1
|
Φ2
|
Φ3
|
H
|
H1
|
A
|
B
|
F
|
n-d
|
|
15
|
130
|
95
|
65
|
45
|
100
|
150
|
60
|
187
|
14
|
4
|
4-Φ14
|
|
20
|
140
|
105
|
75
|
55
|
100
|
150
|
14
|
4
|
|
25
|
150
|
115
|
85
|
65
|
110
|
174
|
14
|
4
|
|
32
|
165
|
135
|
100
|
78
|
110
|
174
|
16
|
4
|
4-Φ18
|
|
40
|
180
|
145
|
110
|
85
|
120
|
208
|
82
|
300
|
16
|
5
|
|
50
|
200
|
160
|
125
|
100
|
140
|
237
|
16
|
5
|
|
65
|
220
|
180
|
145
|
120
|
212
|
285
|
18
|
5
|
|
80
|
250
|
195
|
160
|
135
|
231
|
302
|
20
|
5
|
8-Φ18
|
|
100
|
280
|
215
|
180
|
155
|
272
|
324
|
20
|
5
|
|
125
|
320
|
245
|
210
|
185
|
332
|
450
|
112
|
420
|
22
|
5
|
|
150
|
360
|
280
|
240
|
210
|
392
|
422
|
24
|
5
|
8-Φ23
|
|
|
|
|
|
|
|
|
|
|
|
|
|
技术参数如有更改，恕不另行通知
订货须知
订货时请注明
1、产品型号 2、公称通径 3、公称压力 4、阀体材料 5、工作温度 6、使用介质 7、作用方式 8、附件
|
