概述
ZNA/TGZ-64B/K型气动偏心旋转调节阀由偏心旋转阀、气动执行结构、手动结构与气动阀门定位器等部分组成，它是在一个直通阀体内装有一个球面阀芯、阀芯回转中心不与旋转轴同心，以减少阀座磨损、延长使用寿命。该阀体流路简单、阻力小、体积小、重量轻、流通能力大、可调范围大、密封性好、泄露量小，在允许压差条件下能可靠地工作。
规格与技术参数
|
公称通径mm
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
12
|
19
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
930
|
1200
|
1900
|
|
公称压力Mpa
|
6.4
|
|
配执行机构型号
|
ZHA-1
|
ZHA-2
|
ZTG-3
|
ZTG-4
|
|
流量特性
|
直线，等百分比（选用相应定位器凸轮）
|
|
转角范围
|
50
|
|
介质温度
|
-40～+200（常温型） -40～+350（中温型）
|
|
法兰尺寸
|
按JB79-59
|
|
法兰型式
|
法兰密封面型式按JB77-59凹式 对夹式法兰连接
|
|
阀体材质
|
ZG270-500 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
|
|
阀芯、阀座材质
|
1Cr18Ni9Ti
|
|
阀体材质
|
聚四氟乙稀（常温型） 碳纤维夹金属丝（中温型）
|
执行机构主要技术参数
|
型号
|
ZNA-1
|
ZNA-2
|
ZTG-3
|
ZTG-74
|
|
滚筒式气缸直径mm
|
90
|
128
|
160
|
200
|
|
气源压力Kpa
|
140
|
400
|
|
讯号压力Kpa
|
20-100
|
主要技术性能指标
|
项目
|
指示值（带定位器）
|
|
基本误差%
|
2.0
|
|
回差%
|
2.0
|
|
死区%
|
0.8
|
|
始终点偏差%
|
±2.0
|
|
额定转角偏差%
|
2.5
|
|
允许泄漏量L/h
|
1×10-4×阀的额定容量
|
允许压差
|
公称通径mm
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
允许压差Mpa
|
3
|
3
|
3
|
2.5
|
2.5
|
2
|
1.5
|
1.5
|
1
|
可配附件
定位器 手轮 电/气转换器 空气过滤减压器等。

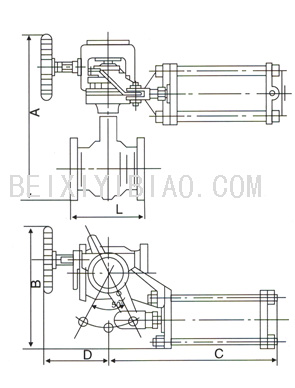

外形尺寸
|
公称通径
|
L
|
A
|
B
|
C
|
D
|
双头螺柱
|
|
25
|
100
|
290
|
226
|
316
|
124
|
M16×185
|
|
40
|
115
|
290
|
226
|
316
|
124
|
M20×210
|
|
50
|
125
|
303
|
226
|
316
|
124
|
M20×225
|
|
80
|
165
|
395
|
350
|
501
|
163
|
M20×270
|
|
100
|
195
|
420
|
350
|
501
|
163
|
M22×310
|
|
150
|
230
|
548
|
460
|
490
|
220
|
M30×370
|
|
200
|
245
|
620
|
460
|
490
|
220
|
M30×395
|
|
250
|
300
|
842
|
650
|
730
|
335
|
M36×470
|
|
300
|
340
|
915
|
650
|
730
|
335
|
M36×520
|
注：双头螺柱为夹两法兰用
主要零件材料及推荐温度范围
|
零件名称
|
零件材料
|
温度范围℃
|
|
汽缸、顶盘
|
ZI102
|
|
|
汽缸上下盖、支架
|
HT200
|
-20～+200
|
|
摇臂
|
ZG30-450
|
-40～+450
|
|
滚筒膜片
|
丁腈橡胶夹尼龙
|
|
|
推杆
|
2Cr13
|
-40～+450
|
|
压缩弹簧
|
60Si2Mn
|
-60～+250
|
|
阀体
|
ZG230-450 ZG1Cr18Ni9Ti
|
-40～+450 -250～+550
|
|
阀芯阀座
|
1Cr18Ni9
|
-250～+550
|
|
阀杆
|
2Cr13
|
-40～+450
|
|
衬套、限位筒
|
1Cr18Ni9
|
-250～+550
|
|
填料
|
聚四氟乙稀（常温） 碳纤维（中温）
|
-40～+200 -40～+450
|
*技术参数如有更改，恕不另行通知
订货须知
订货时请注明：
1、产品型号 2、公称通径DN，额定流量系数KV 3、信号压力范围 4、流量特性
5、阀体材质 6、工作温度范围 7、是否带附件，说明型号 8、其它特殊要求
|
