概述
ZSHR系列气动O型球阀，球芯采用O型通孔，固定球式阀门阀座采用弹性补偿阀前密封，双保护盖式填料函装置，保护阀杆在压力下不致脱出，阀内腔能自动泄压，防止阀腔内产生非正常高压，可设置防静电防火结构，阀门的流量系数大，流阻小，角行程启闭迅速。
用途
适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统，控制一切腐蚀或非腐蚀性的气体、液体介质。
主要技术参数和性能
|
公称通径DN（mm）
|
DN15～DN400
|
|
公称压力
|
1.6、4.0、6.4Mpa、ANSI150、300(Lb)、JIS10、20K
|
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
介质温度
|
-40～+180℃ -40～+305℃
|
|
泄漏量
|
0
ANSIB16.104 5级标准
|
|
球体材质
|
90°
|
|
阀体材料
|
A105、F304、F316、WCB、FZG 1Cr18Ni9Ti 、FZG1Cr18Ni12Mo2Ti、CF8/CF8M/CF3M
|
|
阀座材料
|
聚四氟乙稀（常温）、特制PPL(高温)
|
|
防爆级组
|
dIIBT4（d2C4）（可供普通型、防爆型二种规格）
|
|
电磁阀电源
|
220VAC、24VDC
|
|
气源压力Mpa
|
0.4～0.7Mpa
|
|
固有可调比R
|
100:1
|
ZSHR、ZSHO-1.6精小型气动O型切断球阀外形及连接尺寸
|
公称压力PN(Mpa)
|
公称通径DN(mm)
|
尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
-
|
|
1.6
|
15
|
130
|
95
|
65
|
45/46
|
-
|
14
|
4-14
|
196
|
|
20
|
140
|
105
|
75
|
55/56
|
-
|
14/16
|
4-14
|
201
|
|
25
|
150
|
115
|
85
|
65
|
-
|
14/16
|
4-14
|
203
|
|
32
|
165
|
135/140
|
100
|
78/76
|
-
|
16/18
|
4-18
|
240
|
|
40
|
180
|
145/150
|
110
|
85/84
|
-
|
16/18
|
4-18
|
248
|
|
50
|
200
|
160/165
|
125
|
100/99
|
-
|
16/20
|
4-18
|
33
|
|
65
|
220
|
180/185
|
145
|
120/118
|
-
|
18/20
|
4-18
|
340
|
|
80
|
250
|
195/200
|
160
|
135/132
|
-
|
20
|
8-18
|
378
|
|
100
|
280
|
215/220
|
180
|
155/156
|
-
|
20/22
|
8-18
|
400
|
|
125
|
320
|
245/250
|
210
|
185/184
|
-
|
22
|
8-18
|
633
|
|
150
|
360
|
280/285
|
240
|
210/211
|
-
|
24
|
8-23/8-22
|
653
|
|
200
|
457
|
355/340
|
295
|
265/266
|
-
|
26/24
|
12-23/12-22
|
749
|
|
250
|
533
|
405
|
355
|
320/319
|
-
|
30/26
|
12-25/12-26
|
963
|
|
300
|
610
|
460
|
410
|
375/370
|
-
|
30/28
|
12-25/12-26
|
1013
|
|
350
|
686
|
520
|
470
|
435/429
|
-
|
34/30
|
16-25/16-26
|
1065
|
|
400
|
762
|
580
|
525
|
485/480
|
-
|
36/32
|
16-30
|
1115
|
|
450
|
864
|
640
|
585
|
545/548
|
-
|
40/34
|
20-30
|
1115
|
|
500
|
914
|
705/715
|
650
|
608/609
|
-
|
44/36
|
20-34/20-33
|
1205
|
ZSHR、ZSHO-6.4精小型气动O型切断球阀外形及连接尺寸
|
公称压力PN(Mpa)
|
公称通径DN(mm)
|
尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
H
|
|
6.4
|
15
|
140
|
105
|
75
|
55
|
40
|
18
|
4-14
|
196
|
|
20
|
152
|
125/130
|
90
|
65
|
51
|
20
|
4-18
|
201
|
|
25
|
165
|
135/140
|
100
|
78
|
58
|
22
|
4-18
|
232
|
|
32
|
178
|
150/155
|
110
|
82
|
66
|
24
|
4-23
|
240
|
|
40
|
190
|
165/170
|
125
|
95
|
76
|
24
|
4-23
|
248
|
|
50
|
216
|
175/180
|
135
|
105
|
88
|
26
|
4-23
|
330
|
|
65
|
241
|
200/205
|
160
|
130
|
110
|
28
|
8-23
|
363
|
|
80
|
283
|
210/215
|
170
|
140
|
121
|
30
|
8-23
|
571
|
|
100
|
305
|
250
|
200
|
168
|
150
|
32
|
8-25/8-26
|
593
|
|
125
|
381
|
295
|
240
|
202
|
176
|
36
|
8-30
|
669
|
|
150
|
403
|
340/345
|
280
|
240
|
204
|
38
|
8-34
|
689
|
|
200
|
502
|
405
|
345
|
300
|
260
|
44
|
12-34/12-36
|
913
|
|
250
|
568
|
470
|
400
|
352
|
313
|
48
|
12-41/12-36
|
963
|
|
300
|
648
|
530
|
460
|
412
|
364
|
54
|
16-41/16-36
|
1020
|
|
350
|
762
|
595/600
|
525
|
475
|
422
|
60
|
16-41
|
1162
|
|
400
|
838
|
670
|
585
|
525
|
472
|
66
|
16-48/16-42
|
1212
|

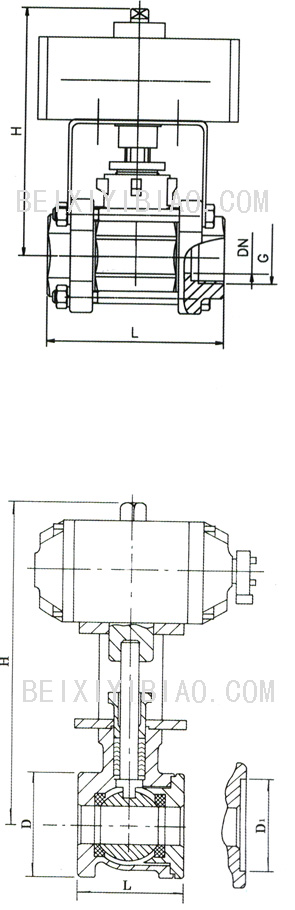

ZSHO型气动三块式外形及连接尺寸
|
公称通径DN
|
尺寸mm
|
|
mm
|
in
|
L
|
G
|
L0
|
H
|
|
系列1
|
系列2
|
|
10
|
3/8
|
55
|
65
|
3/8
|
95
|
198
|
|
15
|
1/2
|
65.5
|
75
|
1/2
|
110
|
201
|
|
20
|
3/4
|
76
|
80
|
3/4
|
110
|
206
|
|
25
|
1
|
86
|
90
|
1
|
140
|
211
|
|
32
|
5/4
|
102
|
110
|
5/4
|
140
|
250
|
|
40
|
3/2
|
117
|
120
|
3/2
|
180
|
255
|
|
50
|
2
|
128
|
140
|
2
|
180
|
332
|
|
65
|
5/2
|
165
|
170
|
5/2
|
200
|
364
|
|
80
|
3
|
183
|
190
|
3
|
250
|
578
|
|
100
|
4
|
200
|
216
|
4
|
250
|
600
|
ZGHRD-1.6/4.0/6.4、ZGQRD-1.6/4.0/6.4精小型气动对夹式O型切断球阀外形及连接尺寸
|
公称
通径
|
1.6
|
4.0
|
6.4
|
|
L
|
D
|
H
|
L
|
D
|
H
|
L
|
D
|
H
|
D1
|
|
10
|
50
|
41
|
225
|
58
|
43
|
225
|
58
|
43
|
225
|
35
|
|
15
|
55
|
50
|
235
|
63
|
50
|
235
|
65
|
55
|
235
|
40
|
|
20
|
60
|
60
|
240
|
68
|
60
|
240
|
70
|
68
|
240
|
51
|
|
25
|
65
|
72
|
245
|
73
|
72
|
245
|
75
|
78
|
245
|
58
|
|
32
|
70
|
83
|
255
|
78
|
83
|
255
|
80
|
85
|
255
|
66
|
|
40
|
80
|
90
|
270
|
88
|
90
|
270
|
90
|
98
|
270
|
76
|
|
50
|
90
|
100
|
275
|
98
|
100
|
275
|
98
|
105
|
275
|
88
|
|
65
|
120
|
115
|
287
|
128
|
115
|
287
|
128
|
130
|
287
|
110
|
|
80
|
135
|
130
|
293
|
148
|
130
|
293
|
148
|
140
|
293
|
121
|
订货须知
订货时填写《规格书》或注明以下内容：
1、产品型号 2、公称通径 3、公称压力 4、阀体和阀内组件材料 5、介质温度 6、双作用或单作用（单作用请注明气开式或气闭式） 7、是否带附件（标准附件：电磁阀、行程开关、空气过滤减压器等） 8、特殊要求
|
