概述
气动薄膜切断阀，是气动单元组合仪表中的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、容量大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。
主要技术参数
|
公称通径DNmm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数KV
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
三通
|
|
额定行程mm
|
8
|
12
|
20
|
25
|
40
|
50
|
|
允许泄漏量
|
硬密封l/h
|
套筒5×10-5×阀额定容量 单座、三通1.2×10-7阀的额定容量
|
|
软密封ml/min
|
无
|
|
膜片有效面积cm2(薄膜式切断阀)
|
100
|
200
|
400
|
600
|
1000
|
|
硬密封℃
|
-20～+200 -40～+425
|
|
公称压力PN（Mpa）
|
1.6、6.4
|
|
允许压差Mpa
|
单座
|
6.4
|
6.4
|
3.8
|
2.5
|
2.9
|
1.8
|
2.0
|
1.3
|
0.83
|
0.8
|
0.55
|
0.52
|
|
套筒
|
6.4
|
|
信号压力Kpa
|
200（薄膜式）
|
|
阀体
|
WCB
ZG1Cr18Ni9Ti
|
|
阀塞套筒
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
阀芯、阀座
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
填 料
|
聚四氟乙稀 柔性石墨
|
标准附件
空气过滤减压器、电磁阀、阀位回讯器等

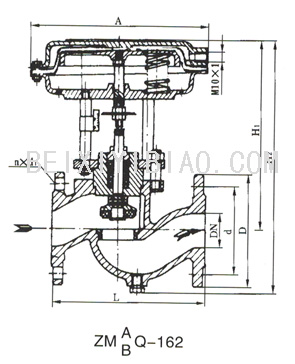

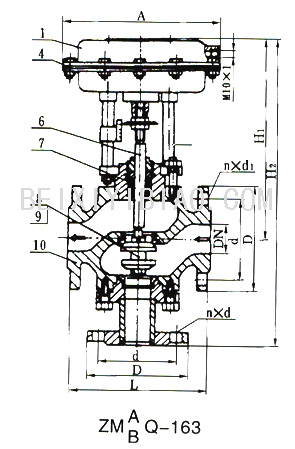

外形尺寸
|
公称直径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
A（mm）
|
194
|
230
|
306
|
394
|
495
|
|
Lmm
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
Dmm
|
PN16
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
|
H2（mm）
|
325
|
346
|
360
|
369
|
477
|
517
|
540
|
742
|
822
|
877
|
|
公称直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
H3（mm）
|
398
|
392
|
404
|
427
|
443
|
532
|
550
|
577
|
728
|
940
|
995
|
|
A（mm）
|
194
|
230
|
306
|
394
|
495
|
|
Lmm
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
Dmm
|
PN16
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
订货须知
订货时请填写《规格书》或详细注明以下内容：
1、产品型号 2、公称通径 3、公称压力 4、使用介质 5、介质温度 6、阀体、阀芯材料 7、允许压差 8、附件
|
