概述
ZMAP/N-W型气动薄膜波纹管调节阀由气动薄膜执行机构和波纹管密封的单双座阀两部分组成。其阀芯部件采用波纹管密封结构，上阀盖顶端仍有填料密封，形成两道密封，可严格防止介质向外泄露，因此适用于调节剧毒、贵重、易挥发或易渗透的工艺介质。
主要技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
阀座直径mm
|
26、24
|
32、30
|
40、38
|
50、48
|
66、64、
|
80、78
|
100、98
|
|
额定流量系数KV
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
|
流量特性
|
直线、等百分比
|
|
公称压力Mpa
|
1.0、1.6、4.0
|
|
连接方式
|
法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准
|
|
配用执行机构型号
|
ZHA-2
|
ZHA-3
|
ZHA-4
|
|
有效面积cm2
|
280
|
400
|
630
|
|
行程mm
|
16
|
25
|
40
|
|
作用方式
|
气关式，气开式
|
|
弹簧压力范围Kpa
|
标准20-100，可选用40-200、20-60、60-100
|
|
供气压力Kpa
|
标准0.14，可选用0.24
|
|
气源接头
|
M16×1.5
|
|
固有可调比R
|
30：1
|
主要技术性能指标
|
项目
|
不带阀门定位器
|
带定位器
|
|
基本误差%
|
≤±5
|
≤±1
|
|
回差%
|
≤3
|
≤1
|
|
死区%
|
≤3
|
≤0.4
|
|
泄漏量
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤10
|
阀体材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力(Mpa)
|
适用温度范围(℃)
|
|
铸钢
|
ZG230-450
|
1.0、1.6、4.0
|
-40～150
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
-60～150
|
允许压差
标准组配的气动薄膜波纹管密封双座调节阀建议工作压差不超过1Mpa，为确保调节精度，必须配以阀门定位器。

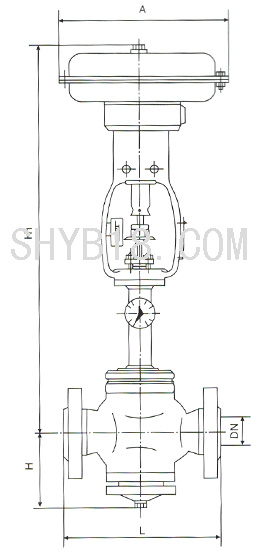

外形尺寸
|
公称通径DNmm
|
A
|
L
|
H
|
H1
|
|
PN1.0、1.6
|
PN2.5、4.0
|
气关式
|
气开式
|
|
25
|
Φ280
|
185
|
190
|
583
|
636
|
104
|
|
32
|
200
|
210
|
585
|
638
|
107
|
|
40
|
Φ325
|
220
|
230
|
716
|
795
|
126
|
|
50
|
250
|
255
|
721
|
800
|
131
|
|
65
|
Φ410
|
275
|
285
|
1064
|
1165
|
175
|
|
80
|
300
|
310
|
1081
|
1182
|
190
|
|
100
|
350
|
355
|
1093
|
1194
|
202
|
|
