概述
ZMAO/X型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以代替两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。
|
公称通径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定系数KV
流量特性
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线
|
|
介质温度
|
-20～+200、-40～+250（常温型） -40～+425（中温型）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78 铸钢法兰尺寸按JB79
|
|
法兰型式
|
法兰密封型式按JB77 其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体材质
|
HT200、WBC、ZG1Cr18Ni9Ti
|
|
阀芯材质
|
1Cr18Ni9Ti
|
|
上阀盖型式
|
普通式（常温弄），热片式（中温型）
|
|
可调比R
|
30：1
|
2、执行机构主要技术参数
|
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
弹簧范围Kpa
|
20~100、40～200、20～60、60～100、80～240
|
性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±6
|
±1.5
|
|
回差%
|
5
|
≤1.5
|
|
死区%
|
4
|
≤0.6
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.5
|
|
终点
|
±6
|
|
气关
|
始点
|
±6
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
±2.5
|
|
允许泄漏L/H
|
10-3×阀的额定容量
|
注：一般均应带定位器
允许压差
|
气源压力
|
弹簧范围
|
25
|
30
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14Mpa
|
20-100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|
可配附件
定位器、手轮机构、空气过滤减压器等。
可主要零件材料及推荐使用温度范围
|
零件名称
|
材料
|
温度范围
|
|
阀体
上、下阀盖
|
HT200
|
-15～+200℃
|
|
WCB
|
-29～+250℃
|
|
ZG1Cr18Ni9Ti
|
-40～+550℃
|
|
阀座、阀芯、阀杆
|
1Cr18Ni9Ti
|
-40～+550℃
|
|
密封垫
|
橡胶石棉板
|
|
|
不锈钢缠绕垫
|
|
|
填料
|
聚四氟乙稀
|
|
|
上、下膜盖
|
A3钢板
|
|
|
螺栓、螺柱
|
35CrMoA
|
|
|
螺母
|
35
|
|
|
支架、顶盘
|
HT200、WCB、ZG1Cr18Ni9Ti
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
波纹薄膜
|
5860胶夹480D尼龙66网眼布
|
|
外形尺寸

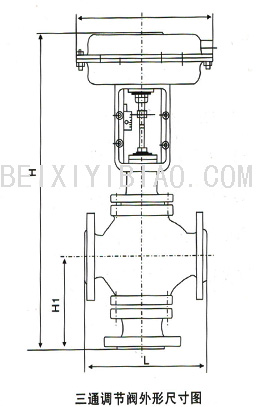

3、外形尺寸与重量见表三图三
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
306
|
306
|
306
|
394
|
394
|
394
|
498
|
498
|
498
|
|
H1
|
PN16
|
121
|
130
|
140
|
153
|
178
|
190
|
210
|
260
|
320
|
360
|
|
PN40
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
|
PN60
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H
|
普通型
|
PN16
PN40
|
490
|
480
|
540
|
580
|
710
|
730
|
750
|
895
|
1005
|
1045
|
|
PN64
|
560
|
561
|
596
|
630
|
760
|
798
|
876
|
892
|
1200
|
1263
|
|
高温型
|
600
|
615
|
650
|
670
|
850
|
870
|
900
|
1040
|
1330
|
1370
|
|
重量kg
|
普通型
|
PN16
PN40
|
21
|
23
|
33
|
36
|
64
|
72
|
82
|
155
|
193
|
286
|
|
PN64
|
25
|
28
|
40
|
45
|
74
|
85
|
112
|
180
|
243
|
336
|
|
高温型
|
重量增加（5～10）%
|
注：1、本表高温型的高度与重量依PN16为依据
2、带手轮机构高度应增加152（DN20-50）、182（DN80-100）、253（DN150-200）。
订货须知
订货时请填写《规格书》或注明以下内容：
1、产品型号2、公称通径DN，额定流量系数KV 3、信号压力，弹簧范围 4、流量特性
5、阀前后压力 6、介质种类 7、介质工作温度范围 8、阀体、阀塞、套筒材质 9、是否带手轮机构及定位器，并说明型号 10、是否有其它特殊要求。
|
