概述
ZMAP/N-D型气动薄膜低温调节阀，由气动薄膜执行机构和耐低温的单双座阀组成。它采用伸长型上阀盖，所以尽管阀体内温度很低，但其上端的填料仍处于常温下工作，该产品适用于调节-60--250℃低温状态下的介质（如液氧、液氮等）。为确保调节精度，必须配用阀门定位器。
主要技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径mm
|
26、24
|
32、30
|
40、38
|
50、48
|
66、64、
|
80、78
|
100、98
|
125、123
|
150、148
|
200、198
|
|
额定流量系数KV
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
流量特性
|
直线、等百分比
|
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
|
连接方式
|
法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准
|
|
配用执行机构型号
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
有效面积cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
作用方式
|
气关式，气开式
|
|
弹簧压力范围Kpa
|
标准20-100，可选用40-200、20-60、60-100
|
|
供气压力Kpa
|
标准0.14，可选用0.25、0.4
|
|
气源接头
|
M16*1.5
|
|
固有可调比R
|
30：1
|
主要技术性能指标
|
项目
|
不带阀门定位器
|
带定位器
|
|
基本误差%
|
±10
|
≤±1
|
|
回差%
|
≤8
|
≤1
|
|
死区%
|
≤6
|
≤0.4
|
|
泄漏量
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤±10
|
阀体材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力Mpa
|
选用法兰
|
适用温度范围℃
|
|
铸硅黄铜
|
ZHSi80 3
|
1.6、4.0、6.4
|
按PN1.6
JB78-59标准
|
凹凸式按
JB79-59,PN4.0
|
-60～-200
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
|
-60～-250
|
允许压差
标准组配的气动薄膜低温双座调节阀，建议工作压差不超过1Mpa，当压差超过允许值时，可通过调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力。

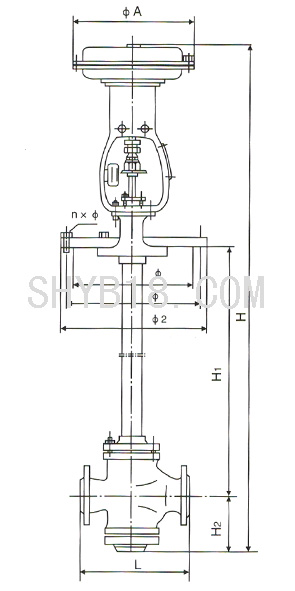

外形尺寸
|
DNmm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
ΦA
|
280
|
325
|
410
|
495
|
|
Φ
|
235
|
255
|
280
|
310
|
345
|
370
|
430
|
490
|
550
|
660
|
|
Φ1
|
260
|
285
|
305
|
340
|
375
|
405
|
460
|
525
|
590
|
700
|
|
Φ2
|
290
|
315
|
335
|
370
|
410
|
440
|
490
|
560
|
630
|
740
|
|
n-Φ
|
8-14
|
8-16
|
10-16
|
10-18
|
12-18
|
16-18
|
20-18
|
|
L
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
H2
|
104
|
107
|
126
|
131
|
175
|
190
|
202
|
250
|
260
|
302
|
|
H
|
H1=500
|
1052
|
1055
|
1135
|
1140
|
1374
|
1389
|
1401
|
-
|
-
|
-
|
|
H1=600
|
1152
|
1155
|
1235
|
1240
|
1474
|
1489
|
1501
|
-
|
-
|
-
|
|
H1=700
|
1252
|
1255
|
1335
|
1340
|
1474
|
1589
|
1601
|
1750
|
1760
|
1800
|
|
H1=800
|
1352
|
1355
|
1435
|
1440
|
1674
|
1689
|
1701
|
1850
|
1860
|
4900
|
|
H1=900
|
1453
|
1455
|
1535
|
1540
|
1774
|
1789
|
1801
|
1950
|
1960
|
2000
|
|
H1=1000
|
1552
|
1555
|
1635
|
1650
|
1874
|
1889
|
1901
|
2050
|
2060
|
2100
|
|
H1=1100
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
2150
|
2160
|
2200
|
|
H1=1200
|
-
|
|
-
|
-
|
-
|
-
|
-
|
2250
|
2260
|
2300
|
|
