概述

	   ZMA/BT-10型气动薄膜隔膜调节阀为无填料函结构、节流元件为弹性隔膜,阀体流道平滑;阀体衬里和隔膜均可采用耐腐蚀材料制造,适用于控制各种腐蚀性和悬浮液介质的调节场合。

	主要技术参数



			|

					公称通径mm

			 |


					15

			 |


					20

			 |


					25

			 |


					32

			 |


					40

			 |


					50

			 |


					65

			 |


					80

			 |


					100

			 |


			|

					额定流量系数KV

			 |


					8

			 |


					12

			 |


					16

			 |


					28

			 |


					60

			 |


					68

			 |


					90

			 |


					190

			 |


					300

			 |


			|

					流量特性

			 |


					直线、等百分比

			 |


			|

					公称压力Mpa

			 |


					0.6、1.6、4.0、6.4

			 |


			|

					连接方式

			 |


					法兰连接:PN1.6按JB78-59标准,PN4.0、6.4按JB79-59标准

			 |


			|

					配用执行机构型号

			 |


					ZHA/B-2

			 |


					ZHA/B-3

			 |


					ZHA/B-4

			 |


			|

					有效面积cm2

			 |


					280

			 |


					400

			 |


					630

			 |


			|

					行程mm

			 |


					10

			 |


					16

			 |


					25

			 |


					40

			 |


			|

					作用方式

			 |


					气关式,气开式

			 |


			|

					弹簧压力范围Kpa

			 |


					标准20-100,可选用40-200、20-60、60-100

			 |


			|

					供气压力Kpa

			 |


					标准0.14,可选用0.25、0.4

			 |


			|

					气源接头

			 |


					M16*1.5

			 |


			|

					固有可调比R

			 |


					30:1

			 |


			|
			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |

			 |





	主要技术性能指标



			|

					项目

			 |


					不带阀门定位器

			 |


					带定位器

			 |


			|

					基本误差%

			 |


					±10

			 |


					≤±1

			 |


			|

					回差%

			 |


					≤8

			 |


					≤1

			 |


			|

					死区%

			 |


					≤6

			 |


					≤0.4

			 |


			|

					泄漏量

			 |


					0.01%×阀额定容量

			 |


			|

					额定流量系数误差%

			 |


					≤±10

			 |





	允许压差



			|

					信号压力Kpa

			 |


					120

			 |


					140

			 |


					120

			 |


					140

			 |


			|

					公称通径DNmm

			 |


					执行机构有效面积cm2

			 |


					关闭时允许最大压力Mpa

			 |


			|

					15

			 |


					280

			 |


					0.9

			 |


					1.0

			 |


					0.45

			 |


					0.9

			 |


			|

					20

			 |


					280

			 |


					0.9

			 |


					1.0

			 |


					0.45

			 |


					0.9

			 |


			|

					25

			 |


					280

			 |


					0.4

			 |


					0.8

			 |


					0.2

			 |


					0.4

			 |


			|

					32

			 |


					400

			 |


					0.4

			 |


					0.8

			 |


					0.2

			 |


					0.4

			 |


			|

					40

			 |


					400

			 |


					0.3

			 |


					0.6

			 |


					0.15

			 |


					0.3

			 |


			|

					50

			 |


					400

			 |


					0.2

			 |


					0.4

			 |


					0.1

			 |


					0.2

			 |


			|

					65

			 |


					630

			 |


					0.2

			 |


					0.4

			 |


					0.1

			 |


					0.2

			 |


			|

					80

			 |


					630

			 |


					0.1

			 |


					0.2

			 |


					0.05

			 |


					0.1

			 |


			|

					100

			 |


					630

			 |


					0.05

			 |


					0.1

			 |


					0.02

			 |


					0.05

			 |

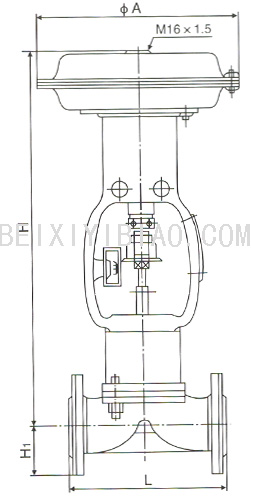

	外形尺寸



			|

					公称通径DNmm

			 |


					ΦA

			 |


					L

			 |


					H

			 |


					H1

			 |


			|

					ZMAT型

			 |


					ZMBT型

			 |


			|

					15

			 |


					280

			 |


					140

			 |


					479

			 |


					532

			 |


					47.5

			 |


			|

					20

			 |


					145

			 |


					479

			 |


					532

			 |


					52.5

			 |


			|

					25

			 |


					155

			 |


					479

			 |


					532

			 |


					57.5

			 |


			|

					32

			 |


					325

			 |


					165

			 |


					538

			 |


					617

			 |


					67.5

			 |


			|

					40

			 |


					190

			 |


					553

			 |


					632

			 |


					72.5

			 |


			|

					50

			 |


					210

			 |


					562

			 |


					341

			 |


					80

			 |


			|

					65

			 |


					410

			 |


					240

			 |


					754

			 |


					855

			 |


					90

			 |


			|

					80

			 |


					270

			 |


					775

			 |


					876

			 |


					97.5

			 |


			|

					100

			 |


					335

			 |


					857

			 |


					958

			 |


					107.5

			 |





	注:法兰按JB78《铸铁法兰》标准选定。

	订货须知

	订货时请填 写《规格书》或注明以下内容:

	1、产品型号2、公称压力3、公称通径,额定流量系数KV4、信号压力,弹簧范围5、流量特性6、阀的开关方式7、介质工作温度范围8、阀体,阀芯材料9、是否带附件,说明附件型号10、是否有其它特殊要求。


  |
