概述
ZXN系列精小型气动薄膜直通双座调节阀，由ZHA型气动薄膜多弹簧执行机构和直通双座阀组成。阀部分与ZXN系列气动薄膜直通双座调节阀的一样，具有流通能力较大，不平衡力小，更换作用方式方便等优点，但由于采用了ZHA型气动执行机构，体积小、重量轻，因此可广泛适用于石化、纺织等行业中泄漏要求不严格而安装空间紧凑的自控系统。
产品型号
|
产品型号
|
ZXN-16型
|
ZXN-40型
|
ZXN-64型
|
ZXN-64G型
|
主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径mm
|
26、24
|
32、30
|
40、38
|
66、64
|
80、78
|
100、98
|
125、123
|
150、148
|
200、1977
|
|
额定流量系数KV
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
400
|
630
|
|
流量特性
|
直线、等百分比
|
|
公称压力Mpa
|
0.6、1.6、4.0、6.4
|
|
连接方式
|
法兰连接：PN1.6按JB78-59标准，PN4.0、6.4按JB79-59标准
|
|
配用执行机构型号
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
有效面积cm2
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
作用方式
|
气关式，气开式
|
|
弹簧压力范围Kpa
|
标准20-100，可选用40-200、20-60、60-100
|
|
供气压力Kpa
|
标准0.14，可选用0.25、0.4
|
|
气源接头
|
M16*1.5
|
|
固有可调比R
|
30：1
|
主要技术性能指标
|
项目
|
不带阀门定位器
|
带阀门定位器
|
|
基本主差%
|
≤±5
|
≤±1
|
|
回差%
|
≤3
|
≤1
|
|
死区%
|
≤3
|
≤0.4
|
|
泄漏量
|
0.01%×阀额定容量
|
|
额定流时系数误差%
|
≤±10
|
阀体材料和适用温度范围
|
阀体材料
|
材料牌号
|
公称压力Mpa
|
适用温度范围℃
|
|
常温型
|
热片型
|
|
铸铁
|
HT200
|
1.6
|
-20-200
|
-
|
|
铸钢
|
ZG230-450
|
4.0、6.4
|
45-250
|
-40-450
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0、6.4
|
-40-250
|
-60-450
|
允许压差
标准组配的精小型气动薄膜双座阀建议工作压差不超过1Mpa，当压差超过允许值时，可通过调整弹簧预紧力，配用阀门定位器或选 用其它执行机构来克服不平衡力。

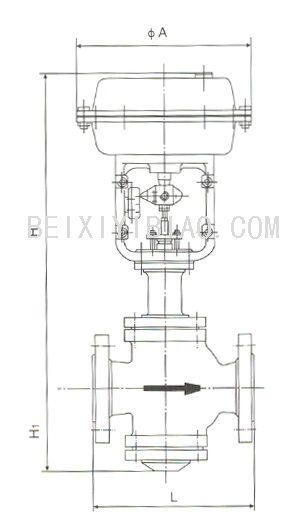

外形尺寸
|
公称通径DNmm
|
ΦA
|
L
|
H
|
H1
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常温型
|
热片型
|
|
25
|
285
|
184
|
190
|
200
|
453
|
604
|
104
|
|
32
|
200
|
210
|
210
|
456
|
607
|
107
|
|
40
|
220
|
230
|
235
|
503
|
654
|
126
|
|
50
|
250
|
255
|
265
|
508
|
659
|
131
|
|
65
|
360
|
275
|
285
|
295
|
4649
|
800
|
175
|
|
80470
|
300
|
310
|
320
|
650
|
810
|
190
|
|
100
|
350
|
355
|
370
|
671
|
822
|
202
|
|
125
|
470
|
410
|
425
|
440
|
855
|
1070
|
250
|
|
200
|
450
|
460
|
475
|
865
|
1080
|
260
|
|
250
|
550
|
560
|
570
|
907
|
1122
|
302
|
|
