WZCM、WZPM 端面热电阻
WZCM、WZPM系列端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速的反应被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度，应符合JB/T8622-1997及JB/T8623-1997标准。
■主要技术指标
感温元件在0℃时的电阻值（R0）
分度号Cu50:R0=50±0.050Ω
分度号Pt100:R0=100±0.12Ω（B级）
其中：R0为元件在0℃时的电阻值
·测量范围和允差
|
名 称
|
测量范围
|
允许偏差△t ℃
|
分度号
|
|
端面铜电阻
|
-50～100℃
|
±（0.30 +6.0×10－10︱t︱）
|
Cu50、（G）※A或Cu100
|
|
端面铂电阻
|
-100～150℃
|
B级：±（0.3或+0.005︱t︱）
|
Pt100
|
注:(1)t：为被测温度绝对值.

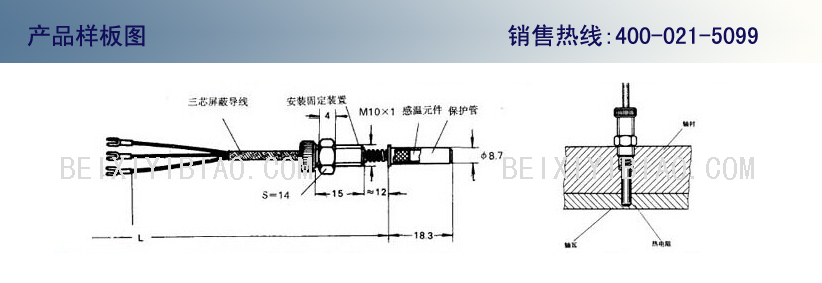

■外形尺寸
■型号规格
|
型 号
|
分度号
|
结构特征
|
测量范围℃
|
保护管材料
|
外接引线长度mm
|
规格
|
公称压力Mpa
|
热响应时间t0.5s
|
|
直径(mm)
|
M
|
|
WZCM-201
|
Cu50
|
固定埋入或螺纹连接
|
-50～100
|
紫铜T2-Y
|
500
1000
1500
2000
25000
|
Φ6
|
M8×0.75
|
常压
|
＜15
|
|
WZPM-201
|
Pt100
|
-100～100
|
紫铜T2-Y
|
|
WZPM-201B
|
Φ8.7
|
M10×1
|
常压
|
＜10
|
注：WZPM-201B采用引进元件WZPM＝0.18，精度等级为B级。

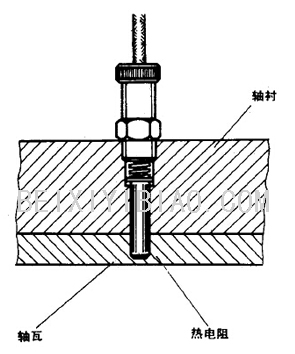

■安装方法
|
