LWGY系列涡轮流量计（传感器）
LWGY型涡轮流量计是一种速度式流量测量仪表，用于测量流经封闭管道中的流体的流量，特别适用于较低粘度流体的流量测量，广泛应用于石油、化工、冶金和材料研等领域的流量计量和控制。
■特点 1、 高精确度，一般为±0.5%R，高精度型可达±0.2%R。 2、 重复性好，短期重复性可达0.05%，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。 3、 适用范围广，可以测量水、石油产品（较低粘度）、不腐蚀流量计的化学液体等。 4、 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。 5、 范围度宽，中大口径为10:1，小口径为6:1或5:1。 6、 结构紧凑轻巧，安装维护方便，流通能力大。 7、 可选耐磨硬质合金轴和轴承，用于无润滑性的液体，或含有悬浮物或腐蚀性的液体，提高流量计使用寿命。 8、 缩小范围度，提高测量下限值，也可用于高粘度流通的测量（最好配在线效验装置）。 9、 多种输出、显示方式适应不同的客户需要。
■配置 LWGY涡轮流量计可根据用户的需要来配置显示器，以实现不同的功能： ●配TBS型显示器：现场显示瞬时流量（5位液晶显示）和累积总量（7位液晶显示）； ●配TBT型显示器：现场显示累积总量（6位液晶显示）； ●配TBL型显示器：现场指针指示百分比瞬时流量。 ●简易配置：配LWF-T型放大器，仅输出脉冲信号，隔爆型为LWF-11，适配PLC的为LWF-11/P。
■主要技术指标
型号
公称通径DN(MM)
流量范围（m³/h）(QMax:上限)
公称压力PN(MPA)
最大压力损失（KPA）
基本误差限±0.2%
基本误差限±0.5%
基本误差限±1.0%
下限
上限
下限
上限
下限
上限
LWGY-4
4
0.04
0.25
6.3
≤120
LWGY-6
6
0.1
0.6
0.1
0.6
6.3
16*
25*
40*
≤80
0.08
0.8
LWGY-10
10
0.2
1.2
0.2
1.2
≤50
0.16
1.6
LWGY-15
15
1
4
0.6
4
≤35
0.5
5
LWGY-25
25
1.6
10
1.6
10
1
10
LWGY-32
32
2.5
16
2.5
16
1.6
2.5
4.0*
6.3*
1.6
16
LWGY-40
40
3
20
3
20
≤25
2
20
LWGY-50
50
6
40
6
40
4
40
LWGY-65
65
10
60
10
60
8
80
LWGY-80
80
16
100
16
100
12
120
LWGY-100
100
25
160
25
160
20
200
LWGY-125
125
40
250
40
250
30
300
LWGY-150
150
50
300
50
300
40
400
LWGY-200
200
100
600
100
600
80
800
LWGY-250
250
160
1000
160
1000
120
1200
注：1、我公司还可设计生产特殊要求的涡轮流量传感器（流量计）
2、流量范围10:1的为宽流量，代号为“选型编码”中的“K”。
3、*为特殊订货。
注：若压力等级（公称压力）是选型编码中没有的，则公称压力代码为“Z”，并将公称压力盒标准写明。

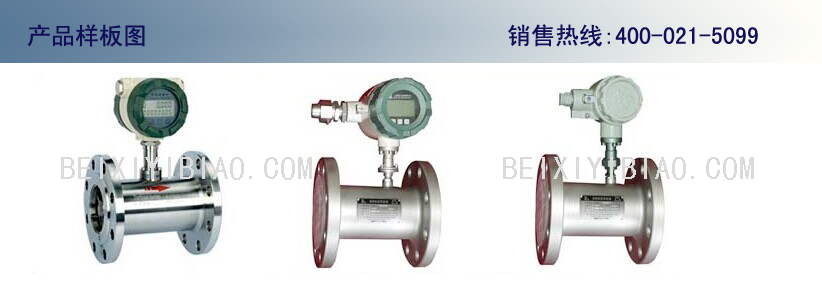

■产品展示
■计量部分性能
测量介质
水、轻质油、化学原料等
介质粘度
5mm²/s以下
介质温度
-20～120℃
公称通径
4～250mm
公称压力
PN1.6、2.5、4.0、6.3、2.0、5.0MPA
精确度等级
0.2、0.5、1.0级
本体材料
耐酸不锈钢SUS304
轴承材料
普通型：石墨，宝石（DN4～25）
耐磨型：硬质合金，硬质合金轴+陶瓷轴承（DN4～25）
环境温度
-20～55℃
法兰标准
JB/T75-1994，GB/T9112-2000或按用户要求
■选型方法
一、确定公称通径：根据实际工作时的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,确定Qmax,从“主要技术指标”表中，确定流量计的公称通径。
二、确定基本误差限（精度等级）：根据实际使用的要求，确定选用±0.2%、±0.5%还是±1.0%或其他。
三、确定公称压力：根据实际工作压力，按照实际工作压力＜公称压力的原则，确定选用±0.2%、流量计的公称压力。
四、由选定的公称通径、基本误差限（精度等级）和公称压力，按照“选型编码”的内容，选定流量计型号。
■选型编码
项目及内容
代码
举例
涡轮流量计（传感器）
LWGY
LWGY-
公称通径（mm）
4(G螺纹连接)
6(G螺纹连接)
10(G螺纹连接)
15(G螺纹连接)
25(G螺纹连接)
32
40
50
65
80
100
（125）
150
200
250
4
6
10
15
25
32
40
50
65
80
100
125
150
200
250
15
特征代号（轴、轴承）
普通型（不锈钢轴+石墨轴承）
普通型（硬质合金轴+宝石轴承）
耐磨型（硬质合金轴、轴承）
耐磨型（硬质合金轴+陶瓷轴承）
其他用户指定需定制
A
A
C
C
Z
DN25～250
DN4～15
DN25～250
DN4～15
A
材料（叶轮）
不锈钢Cr13
双相不锈钢SUS329J1
其他：用户指定需定制
0
1
9
1
公称压力
PN1.6
PN2.5
PN4.0
PN6.3
PN2.0
PN5.0
A
B
C
D
E
F
D
精确度等级
0.2级
0.5级
1.0级
1.5级
2
3
4
5
3
输出
无
脉冲信号
4～20mA标准电流信号
RS485
脉冲信号（配普通放大器LWF-T）
A
B
C
D
T
C
显示
无现场显示
现场百分比指针指示瞬时流量（TBL）
现场显示累积总量（TBT）
现场显示瞬时流量和累积总量（TBS）
自带电源，现场显示瞬时和累积总量（TBS/G）
0
1
2
3
4
3
防爆等级
无
隔爆型（Diibt4）
/D
/D
特殊流量
特殊流量
宽量程（10:1）
-（最大流量）
-K
选型举例：LWGY-15A1D3C3/D表示：涡轮流量计（传感器），公称通径：15mm，特征代号：普通型（硬质合金轴+宝石轴承），材料：双相不锈钢SUS329J1，压力等级：PN6.3MPA，精度等级：0.5级，输出：4～20mA标准电流信号输出，显示：现场瞬时流量和累积总量显示（TBS型），防爆等级：隔爆型。

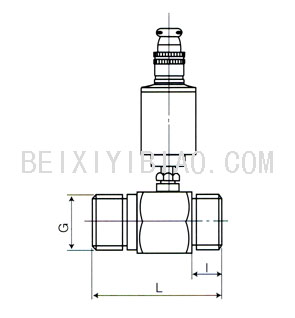

■外形及安装尺寸（注：图中所示为带普通型放大器） 注：直管段要求：一般情况下，流量计前需5D的直管段，特殊情况请见«涡轮流量传感器使用说明书»。 公称通径DN4～25（PN6.3MPA）
公称通径DN6～25（PN16、25、40MPA，卡套式连接）
注：带括号者为PN40MPA的连接尺寸。按D0（管子外径和公称压力确定螺母、卡套规格。

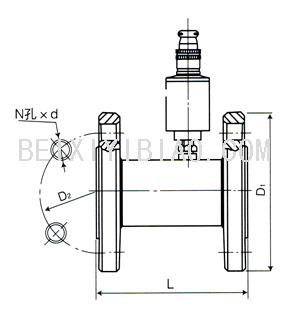

公称通径DN32～250（公称压力PN1.6,2.5MPA）
注：管路法兰配置按JB/T81-94(PN1.6、PN2.5)或JB782.2-94(PN4.0、PN6.3)带括号者为公称压力2.5MPA的法兰带*者为特殊订货。
■显示器 显示器通过信号检测装置检出涡轮转动信号，转换成电信号，然后进行信号处理与计算，显示器累积流量或瞬时流量，同时可以输出电信号。
■主要技术指标 基本配置
可选的配置
■结构和外形尺寸
■接线
2.电流输出型的接线
3.同时输出脉冲信号和标准电流信号时的接线
注意：应在未通电的情况下接线，确保接线正确，以免造成转换显示器的损坏。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
