工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。
□主要技术指标
温度测量范围和允许误差
|
热电偶类别
|
代号
|
分度号
|
测量范围℃
|
允许偏差△t ℃
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0～800
|
±1.5℃或±0.25%│t│
|
|
铂铑10-铂
|
WRP
|
S
|
0～1600
|
±1.5℃或±0.25%│t│
|
|
镍铬-镍硅
|
WRN
|
K
|
0～1300
|
±2.5℃或±0.75%│t│
|
|
镍铬-铜镍
|
WRE
|
E
|
0～800
|
±2.5℃或±0.75%│t│
|
注“t”为感温元件实测温度
型号表示
|
W
|
R
|
热电偶材料
|
安装固定形式
|
接线盒形式
|
设计序号
|
|
温度仪表
|
热电偶
|
|
|
|
|
·热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
·热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
·热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
·热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
·上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm℃
|
试验温度t℃
|
电阻值MΩ
|
|
100≤tm＜300
|
t=tm
|
10
|
|
300≤tm＜500
|
t=tm
|
2
|
|
500≤tm＜850
|
t=tm
|
0.5
|
|
850≤tm＜1000
|
t=tm
|
0.08
|
|
1000≤tm＜1300
|
t=tm
|
0.02
|
|
tm＞1300
|
t=1300
|
0.02
|
接线盒结构

工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

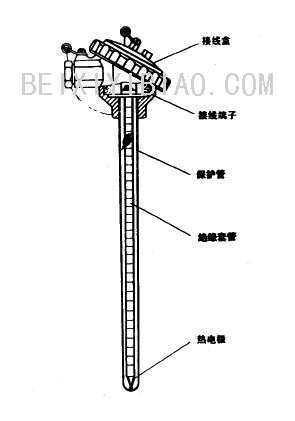

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
热电偶结构图
型号规格

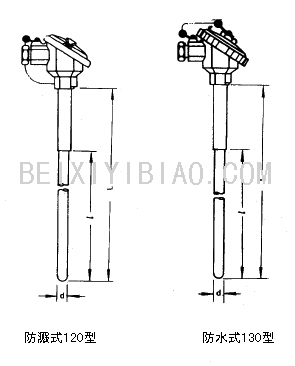

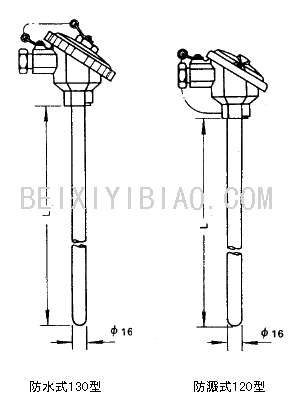

统一设计型热电偶
无固定装置式（陶瓷保护管）热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
规格
|
热响应时间T0.5S
|
|
直径mm
|
保护管材料
|
|
单支铂铑30-铂铑6
|
WRR-120
|
B
(LB-2)﹡
|
0～1600
|
Φ16
|
刚玉质
|
<150
|
|
WRR-121
|
Φ25
|
<360
|
|
双支铂铑30-铂铑6
|
WRR2-120
|
Φ16
|
<150
|
|
WRR2-121
|
Φ25
|
<360
|
|
单支铂铑10-铂
|
WRP-120
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高铝质
|
<150
|
|
WRP-121
|
Φ25
|
<360
|
|
双支铂铑10-铂
|
WRP2-120
|
Φ16
|
<150
|
|
WRP2-121
|
Φ25
|
<360
|
|
单支镍铬-镍硅
|
WRN-122
|
K
(EU-3)﹡
|
0～1100
|
Φ16
|
高铝质
|
<240
|
|
WRN-123
|
0～1200
|
Φ20
|
|
双支镍铬-镍硅
|
WRN2-123
|
0～1100
|
|
单支铂铑30-铂铑6
|
WRR-130
|
B
(LL-2)﹡
|
0～1600
|
Φ16
|
刚玉质
|
<150
|
|
WRR-131
|
Φ25
|
<360
|
|
双支铂铑30-铂铑6
|
WRR2-130
|
Φ16
|
<150
|
|
WRR2-131
|
Φ25
|
<360
|
|
单支铂铑10-铂
|
WRP-130
|
S
(LB-3)﹡
|
0～1300
|
Φ16
|
高铝质
|
<150
|
|
WRP-131
|
Φ25
|
<360
|
|
双支铂铑10-铂
|
WRP2-130
|
Φ16
|
<150
|
|
WRP2-131
|
Φ25
|
<360
|
|
单支镍铬-镍硅
|
WRN-133
|
K
(EU-2)﹡
|
0～1200
|
Φ30
|
高铝质
|
<240
|
|
双支镍铬-镍硅
|
WRN2-133
|
0～1100
|
注：1）结构特征：非置入部分为碳钢20﹟ 2）直径Φ25mm为双层瓷套管。 3）大“﹡”分度号作特殊规格订货。
·保护管直径和长度规格表
|
Φ16（单层）
|
Φ20
|
Φ25（双层管）
|
|
总长L
|
置深I
|
总长L
|
置深I
|
总长L
|
置深I
|
|
300
|
150
|
400
|
250
|
550
|
400
|
|
350
|
200
|
450
|
300
|
650
|
500
|
|
400
|
250
|
550
|
400
|
900
|
750
|
|
450
|
300
|
650
|
500
|
1150
|
1000
|
|
550
|
400
|
900
|
750
|
1650
|
1500
|
|
650
|
500
|
1150
|
1000
|
2150
|
2000
|
|
900
|
750
|
1650
|
1500
|
|
|
|
1150
|
1000
|
2150
|
2000
|
|
|
·无固定装置式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
|
单支镍铬-镍硅
|
WRN-120
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防溅式
|
|
双支镍铬-镍硅
|
WRN2-120
|
|
单支镍铬-铜镍
|
WRE-120
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-120
|
|
单支镍铬-镍硅
|
WRN-130
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-130
|
|
单支镍铬-铜镍
|
WRE-130
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-130
|
注1）热响应时间T0.5<90秒 ；2）保护管材料中打“﹟”符号表示双支无此牌号材料 ；3）打“﹡”分度号作特殊规格订货

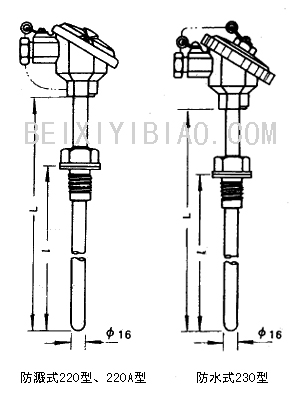

·固定螺纹式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深lmm
|
|
单支镍铬-镍硅
|
WRN-220
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
防溅式
|
|
WRN-220A
|
|
双支镍铬-镍硅
|
WRN2-220
|
|
WRN2-220A
|
|
单支镍铬-铜镍
|
WRE-220
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
WRE-220A
|
|
双支镍铬-铜镍
|
WRE2-220
|
|
WRE2-220A
|
|
单支镍铬-镍硅
|
WRN-230
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-230
|
|
单支镍铬-铜镍
|
WRE-230
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-230
|
注1）热响应时间T0.5<90秒。
2）保护管材料中打“﹟”符号表示双支无此牌号材料。
3）打“﹡”分度号作特殊规格订货。
4) 公称压力：10Mpa。
·固定螺纹型号规格对照表
|
产品型号
|
固定螺纹规格
|
|
M0
|
|
WRN-220
|
M27×2
|
|
WRN-220A
|
G3/4〞
|
|
WRN2-220
|
M27×2
|
|
WRN2-220A
|
G3/4〞
|
|
WRE-220
|
M27×2
|
|
WRE-220A
|
G3/4〞
|
|
WRE2-220
|
M27×2
|
|
WRE2-220A
|
G3/4〞
|
|
WRN-230
|
M27×2
|
|
WRN2-230
|
M27×2
|
|
WRE-230
|
M27×2
|
|
WRE2-230
|
M27×2
|

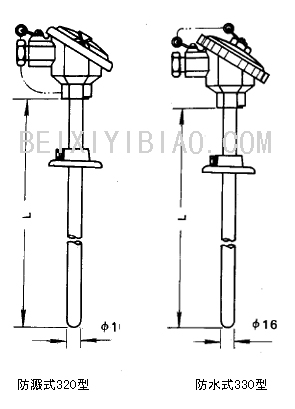

活动式法兰式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
|
单支镍铬-镍硅
|
WRN-320
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
防溅式
|
|
双支镍铬-镍硅
|
WRN2-320
|
|
单支镍铬-铜镍
|
WRE-320
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-320
|
|
单支镍铬-镍硅
|
WRN-330
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-330
|
|
单支镍铬-铜镍
|
WRE-330
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-330
|
注：1）热响应时间T0.5<90秒；2）保护管材料中打“﹟”符号表示双支无此牌号材料。

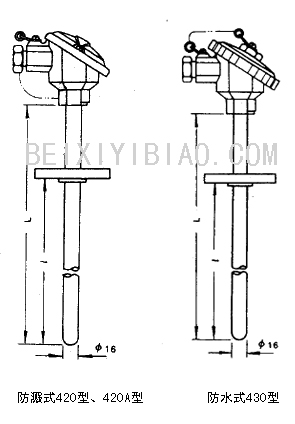

·固定法兰式热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深lmm
|
|
单支镍铬-镍硅
|
WRN-420
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
防溅式
|
|
WRN-420A
|
|
双支镍铬-镍硅
|
WRN2-420
|
|
单支镍铬-铜镍
|
WRE-420
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
WRE-420A
|
|
双支镍铬-铜镍
|
WRE2-420
|
|
单支镍铬-镍硅
|
WRN-430
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-430
|
|
单支镍铬-铜镍
|
WRE-430
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-430
|
注1）热响应时间T0.5<90秒。
2）保护管材料中打“﹟”符号表示双支无此牌号材料。
3）打“﹟”分度号作特殊规格订货。

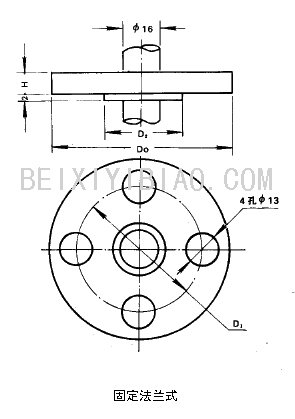

固定法兰型号规格对照表
|
产品型号
|
固定法兰盘规格（专业标准）
|
|
D0
|
D1
|
D2
|
H
|
|
WRN-420
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRN-420A
|
Φ95
|
Φ70
|
Φ36
|
10
|
|
WRN2-420
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRE-420
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRE-420A
|
Φ95
|
Φ70
|
Φ36
|
10
|
|
WRE2-420
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRN-430
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRN2-430
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRE-430
|
Φ95
|
Φ65
|
Φ45
|
15
|
|
WRE2-430
|
Φ95
|
Φ65
|
Φ45
|
15
|

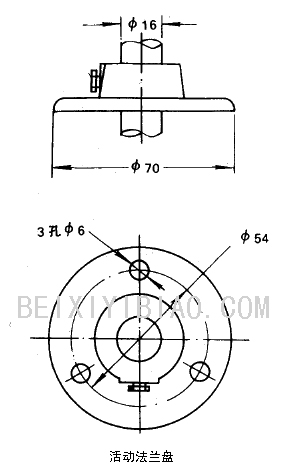

·活动式法兰角尺形热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长L×L1mm
|
|
单支镍铬-镍硅
|
WRN-520
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
500×500
750×750
|
防溅式
|
|
双支镍铬-镍硅
|
WRN2-520
|
|
单支镍铬-铜镍
|
WRE-520
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-520
|
|
单支镍铬-镍硅
|
WRN-530
|
K
(EU-2)﹡
|
0～800
0～1000
|
不锈钢
ICr18Ni9Ti
不锈钢﹟
ICr25Ni20
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-530
|
|
单支镍铬-铜镍
|
WRE-530
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-530
|
注1）热响应时间T0.5<90秒；2）保护管材料中打“﹟”符号表示双支无此牌号材料。

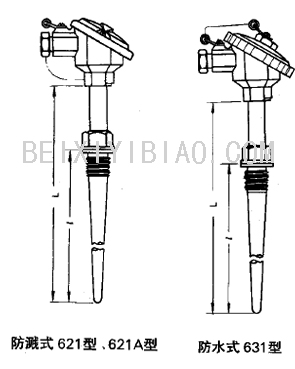

·固定螺纹锥形保护管热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
规格
|
接线盒形式
|
|
总长Lmm
|
置深lmm
|
|
单支镍铬-镍硅
|
WRN-621
|
K
(EU-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
225
250
300
350
400
|
75
100
150
200
250
|
防溅式
|
|
WRN-621A
|
|
双支镍铬-镍硅
|
WRN2-621
|
|
单支镍铬-铜镍
|
WRE-621
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
WRE-621A
|
|
双支镍铬-铜镍
|
WRE2-621
|
|
单支镍铬-镍硅
|
WRN-631
|
K
(EU-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
防水式
|
|
双支镍铬-镍硅
|
WRN2-631
|
|
单支镍铬-铜镍
|
WRE-631
|
E
(EA-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
|
双支镍铬-铜镍
|
WRE2-631
|
注1）热响应时间T0.5<90秒。
·固定螺纹锥形保护管型号对照表
|
产品型号
|
固定螺纹规格
|
|
M0
|
|
WRN-620，621
|
M33×2
|
|
WRN-620A,621A
|
G1〞
|
|
WRN2-620,621
|
M33×2
|
|
WRE-621
|
M33×2
|
|
WRE-621A
|
G1〞
|
|
WRE2-621
|
M33×2
|
|
WRN-631
|
M33×2
|
|
WRN2-631
|
M33×2
|
|
WRE-631
|
M33×2
|
|
WRE2-631
|
M33×2
|

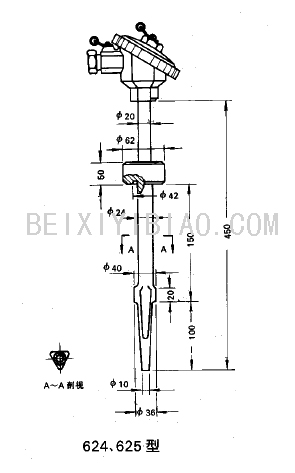

·焊接固定锥形保护管热电偶
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
保护管材料
|
热响应时间T0.5S
|
工作端形式
|
|
单支镍铬-镍硅
|
WRN-624
|
K
(EU-2)﹡
|
0～600
|
不锈钢
ICr18Ni9Ti
|
<20
|
接壳式
|
|
WRN-625
|
<30
|
绝缘式
|
|
单支镍铬-铜镍
|
WRE-624
|
B
(EA-2)﹡
|
<20
|
接壳式
|
|
WRE-625
|
<30
|
绝缘式
|
注： 1）防水式接线盒.
2) 公称压力：30Mpa，流速：<80m/s。

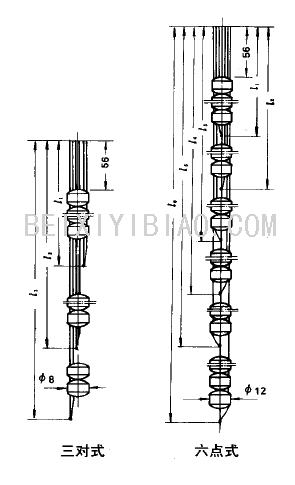

·热电偶感温元件多对式热电偶感温元件
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
规格
|
附注
|
|
总长mm
|
|
镍铬-镍硅
|
WRN-001
|
K
(EU-2)﹡
|
0～800
|
用户自定义
|
六点式以负极作公用极，呈树枝状，1系指油冷端到测温点的长度
|
|
镍铬-铜镍
|
WRE-001
|
E
(EA-2)﹡
|
0～600
|
|
镍铬-镍硅
|
WRN-001
|
K
(EU-2)﹡
|
0～800
|
〈10000
|
三对式，各对之间互不干涉。1系由冷端到测稳点的长度
|
|
镍铬-铜镍
|
WRE-001
|
E
(EA-2)﹡
|
0～600
|
注1）热响应时间T0.5<2s
2）瓷珠材质：粘土质

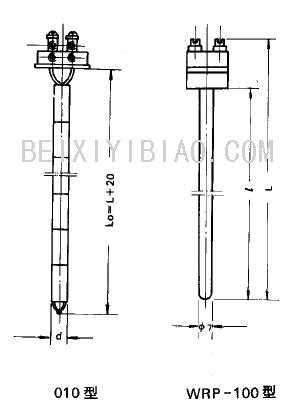

·热电偶感温元件
|
热电偶类别
|
产品型号
|
分度号
|
测温范围℃
|
规格
|
|
直径dmm
|
瓷珠材质
|
总长Lmm
|
|
单支镍铬-镍硅
|
WRN-010
|
K
(EU-2)﹡
|
0～1000
|
Φ11
|
粘土质
|
300
350
400
450
550
650
900
1150
1650
2150
|
|
单支镍铬-铜镍
|
WRE-010
|
E
(EA-2)﹡
|
0～600
|
|
单支铂铑30-铂铑6
|
WRR-010
|
B
(LL-2)﹡
|
0～1600
|
Φ8
|
刚玉质
|
|
双支铂铑30-铂铑6
|
WRR2-010
|
|
单支铂铑10-铂
|
WRP-010
|
S
(LB-3)﹡
|
0～1300
|
|
双支铂铑10-铂
|
WRP2-010
|
注1）热响应时间T0.5<3s
2) WRN-010和WRE-010型元件丝材直径分Φ1.2～Φ2和Φ2.5mm，可能瓷接线板全套购买，亦可不带瓷接线板，主要供用户维修更换的元件使用。
·铂铑热电偶元件
|
热电偶类别
|
产品型号
|
分度号
|
测温范围
|
保护管材料
|
规格
|
|
总长Lmm
|
置深Imm
|
|
铂铑10-铂
|
WRP-100
|
S
(LB-3)﹡
|
0～1300
|
高铝质
|
252
|
225
|
注：热响应时间T0.5<45
|
