膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料。
结构原理：
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护其内部机构免受污秽侵入。
仪表的作用原理是基于弹几天元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来
精确度等级：2.5级
使用环境温度：－40～＋70℃相对温度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP64。
仪表技术性能符合行业标准JB/T5491－91《膜片压力表》的规定。
□选型表示如下：
|
Y
|
P
|
F
|
□
表壳外径
|
类型
|
|
压力表
|
|
|
100）Φ100mm
150）Φ150mm
|

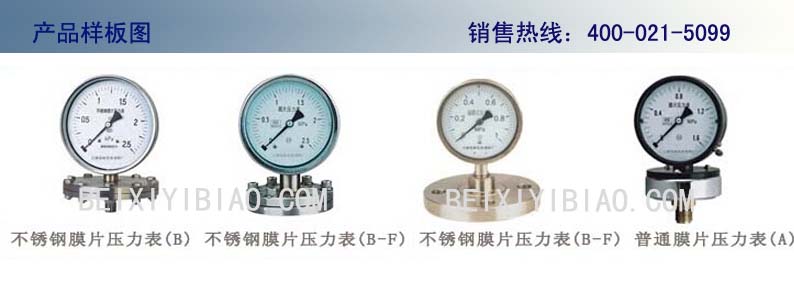

A）膜片压力表
M20×1.5外螺纹接口
B）不锈钢膜片压力表
M20×1.5外螺纹接口
B－F）法兰不锈钢膜片压力表
25－10GB法兰接口
|
●标度范围、外形尺寸及重量
|
型号
|
标度范围
|
承压部尺寸D1
|
表壳外径
|
重量KG
|
|
|
YPF-100A
|
0-0.06、0-0.1、0-0.16、0-0.4、0-0.6、0-1、0-1.6、0-2.5、-0.1-0、-0.1-0.06、-0.1-0.15、-0.1-0.3、-0.1-0.5、-0.1-0.9、-0.1-1.5、-0.1-2.4MPA
|
￠85
|
￠100
|
1.6
|
|
|
YPF-100B
YPF-100B-F
|
|
|
￠115
|
|
|
YPF-150A
|
￠85
|
￠150
|
1.8
|
|
|
YPF-150B
YPF-150B-F
|
|
|
￠115
|
|
|
YPF-100B
YPF-100B-F
|
0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40
-1.6-0、-2.5-0、-4-0、-6-0、-10-0、-16-0、-25-0、-40-0、-0.8-0.8、-1.2-1.2、-2-2、-3-3、-5-5、-8-8、-12-12、-20-20KPA
|
￠160
|
￠100
|
2.9
|
|
|
YPF-150B
YPF-150B-F
|
￠160
|
￠150
|
3.2
|
|
●导压系统及外壳等主要零件的材质
|
|
YPF-100A
|
YPF-100B
|
YPF-100B-F
|
YPF-150A
|
YPF-150B
|
YPF-150B-F
|
|
D
|
Ø100
|
Ø110
|
Ø110
|
Ø150
|
Ø160
|
Ø160
|
|
H
|
66
|
66
|
66
|
91
|
91
|
91
|
|
h
|
32
|
32
|
36
|
32
|
32
|
36
|

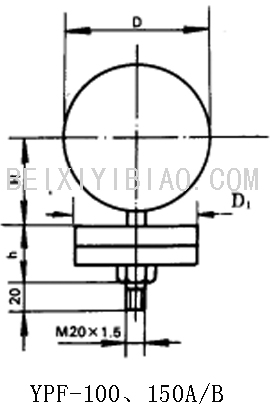

□外形尺寸 单位：mm

|
