WRPB-230 二等标准铂铑10---铂热电偶

编号:

型号:

　　二等标准铂铑10-铂热电偶主要用于作为热电偶校验装置的标准热电偶，以及实验室用的精密测温热电偶。
■主要技术指标
极性：正极为铂铑合金丝（含铂90%，铑10%）。负极为纯铂丝。
铂丝在100℃和0℃时的电阻比值：R₁₀₀/R₀＞1.3920
偶丝直径：Φ 0.5mm
总长度约：1025mm
工作端光滑的圆球直径：Φ1.2mm
热电偶的测量端温度为1084.88℃ 、参比端温度为0℃时热电势应为10.575±0.030mmV
热电势的稳定性：在1084.00℃时不超过5μv
精度：不低于±1℃（锌点、锑点、铜点三固定点）

■热电偶安装示意图
在弯曲管道上安装方法

垂直管道轴线的安装方法

倾斜管道轴线的安装方法

锅炉烟道中的密封安装方法

■其它形式法兰盘和型号、规格
　　为了适应不同行业对固定法兰装盘的焊接结构、尺寸不同的需求，本厂除继续生产全国统一设计、符合专业标准的固定法兰安装盘外，决定增加三种不同的焊接方式，以及不同形式密封的固法兰安装盘，新增的固定法兰安装盘不仅适用于装配式热电偶，而且亦适用于装配式热电阻．

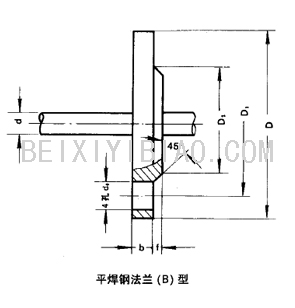

■法兰盘形式的规格尺寸

标准和名称	JB81-91平焊钢法兰
结构和型号	光滑密封面（B型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG5019-58
法兰主要尺寸mm	Dg	15	20	25
	d	1～8	12;16	20
	D	95	105	115
	D₁	65	75	85
	D₂	45	55	65
	f	2	2	2
	b	16	18	18
	d₀	14	14	14

■法兰盘示图

标准和名称	JB81-94平焊钢法兰
结构和型号	凹凸密封面（C型）
公称压力	Pg=2.5MPa
相当于化工部标准	HG5010-58 HG5019-58
法兰主要尺寸mm	Dg		15		20		25
	d		1～8		12;16		20
	D		95		105		115
	D₁		65		75		85
	D₂		45		55		65
	D₄		39		50		57
	f		2		2		2
	F₁		4		S4		4
	b		16		18		18
	d₀		14		14		14
标准和名称		JB81-94平焊钢法兰
结构和型号		凹凸密封面（D型）
公称压力		Pg=10MPa
相当于化工部标准		HG5016-58
法兰主要尺寸mm		Dg		15		20		25
		d		1～8		12;16		20
		Dn		19		26		33
		D		105		125		135
		D₁		75		90		100
		D₂		55		68		78
		f		2		2		2
		D₄		39		50		57
		F₁		4		4		4
		b		20		22		24
		h		48		56		58
		Dm		38		45		52
		d₀		14		18		18

■法兰盘型号
装配式热电偶型号

光滑密封面（B型）	凹凸密封面（C型）	凹凸密封面（D型）
WRN-420B	WRN-420C	WRN-420D
WRN-430B	WRN-430C	WRN-430D
WRN₂-420B	WRN₂-420C	WRN₂-420D
WRN₂-430B	WRN₂-430C	WRN₂-430D
WRE-420B	WRE-420C	WRE-420D
WRE-430B	WRE-430C	WRE-430D
WRE₂-420B	WRE₂-420C	WRE₂-420D
WRE₂-430B	WRE₂-430C	WRE₂-430D

装配式热电阻型号

光滑密封面（B型）	凹凸密封面（C型）	凹凸密封面（D型）
WZP-420B	WZP-420C	WZP-420D
WZP-421B	WZP-421C	WZP-421D
WZP-430B	WZP-430C	WZP-430D
WZP-431B	WZP-431C	WZP-431D
WZP₂-420B	WZP₂-420C	WZP₂-420D
WZP₂-421B	WZP₂-421C	WZP₂-421D
WZP₂-430B	WZP₂-430C	WZP₂-430D
WZP₂-431B	WZP₂-431C	WZP₂-431D
WZC-420B	WZC-420C	WZC-420D
WZC-430B	WZC-430C	WZC-430D
