WRET-01 压簧固定式热电偶

WRET-01  压簧固定式热电偶
　　WRET-01型压簧固定式镍铬-铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量0～400℃范围内的温度。热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点，适用于塑料出机、轻纺、食品等工业。

■结构原理
        WRET-01型热电偶的作用原理，分度特殊性及允许偏差，参比端（冷接点）温度补偿，以及与显示测量仪表的联接方法均与一般热电偶相同。

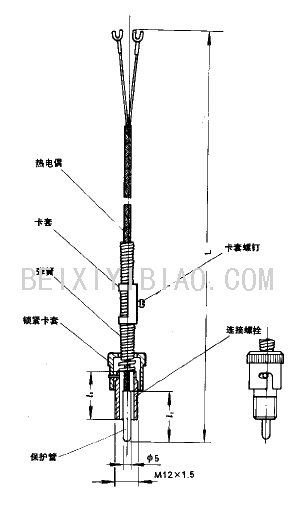

        WRET-02型热电偶的结构如图所示，由保护管，安装螺栓，锁紧卡套，弹簧及热电偶导线等组成。

■安装方法
　　WRET-01型热电偶的安装方法如图所示，固定安装在被测特体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物体，拧紧卡套螺钉，最后拧上锁紧卡套。

■型号规格

型　号	分度号	测量范围℃		热响应时间t0.5	保护管材料
WRET-01	E（EA-2）﹡	0～400		＜5	不锈钢 1Cr18Ni9T
规格					连接螺拴L2mm
总长Lmm			保护管L1mm
1000 1500 2000 2500 3000 3500 4000			30 30 30 30 30 30 30		35或70
1000 1500 2000 2500 3000 3500 4000			60 60 60 60 60 60 60


注：订货须写明：1）产品名称和型号
                                 2）总长和置深（L×1₂×1₂）
                                 3）分度号打“*”表示特殊规格订货。
