ZSHO/RF46型气动衬氟O型调节切断球阀

编号:

型号:

■概述
ZSHO/RF46型衬氟耐腐蚀气动活塞式调节切断球阀有GT、AW型气动执行机构和衬氟球阀组成。凡与介质接触部分均衬F46（聚全氟乙烯），故在各种酸、碱年、盐类等强蚀性介质和其它有机溶剂中能完好地工作，还具有调节精确、切断可靠、流阻小等优点，在-50-+150℃内确保长期使用，是目前国内较为理想的耐腐蚀调节切断球阀。已广泛用于石油、化工、轻工、农药等工业部门的自控系统中。
规格与技术参数

公称通径mm		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV		17	33	62	95	146	232	350	439	810	1205	1912	3014
公称压力Mpa		1.0
执行机构	汽源压力Mpa	0.4~0.7Mpa
	工作转角（度）	0~90
流量特性		调节切断型：近似等百分比，二位切断型：快开
介质温度		-50～+150℃
阀体材料		HT200 ZG230-450内衬F46或不锈钢内衬F46
法兰标准		按JB79-59
允许压差Mpa		等于公称压力

性能指标

项目	带定位器指标值
基本误差%	≤±3
回差%	≤2.5
死区%	2.5
额定转交偏差%	±5
允许泄漏量L/h	GB/T4213-92 VI级

可带附件
用比例调节切断：配ZPQ型双输出气动定位器或ZPD电-气定位器或QZD型电-气转换器。空气过滤减压器：QFH-261或QGJ-170.
用于二位切断：配二位五通电磁阀（弹簧复位球阀配二位三通）、阀位开关（或接近开关）。
主要零件材质

名称	村夈	名称	材料
在右阀体、带杆球芯	HT200、ZG230-450	阀座	F50

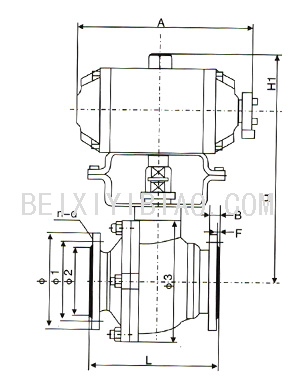

外形尺寸

ZGHRF46双作用衬氟O型切断球阀

公称通径	L	Φ	Φ1	Φ2	Φ3	H	H1	A	B	F	n-d
15	130	95	65	45	100	150	60	187	14	4	4-Φ14
20	140	105	75	55	100	150			14	4
25	150	115	85	65	110	174			14	4
32	165	135	100	78	110	174			16	4	4-Φ18
40	180	145	110	85	120	208	82	300	16	5
50	200	160	125	100	140	237			16	5
65	220	180	145	120	212	285			18	5
80	250	195	160	135	231	302			20	5	8-Φ18
100	280	215	180	155	272	324			20	5
125	320	245	210	185	332	450	112	420	22	5
150	360	280	240	210	392	422	112	420	24	5	8-Φ23

技术参数如有更改，恕不另行通知
订货须知
订货时请注明
1、产品型号 2、公称通径 3、公称压力 4、阀体材料 5、工作温度 6、使用介质 7、作用方式 8、附件
