ZMAO/X型气动薄膜三通调节阀

■概述
ZMAO/X型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以代替两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

主要技术参数和性能指标
1.调节机构主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
额定系数KV 流量特性	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公称压力Mpa		0.6、1.6、4.0、6.4
行程mm		16		25		40			60			100
流量特性		直线
介质温度		-20～+200、-40～+250（常温型） -40～+425（中温型）
法兰尺寸		铸铁法兰尺寸按JB78 铸钢法兰尺寸按JB79
法兰型式		法兰密封型式按JB77 其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200、WBC、ZG1Cr18Ni9Ti
阀芯材质		1Cr18Ni9Ti
上阀盖型式		普通式（常温弄），热片式（中温型）
可调比R		30：1

2、执行机构主要技术参数

型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	16	25	40	60	100
弹簧范围Kpa	20~100、40～200、20～60、60～100、80～240

性能指标

项目			不带定位器	带定位器
基本误差%			±6	±1.5
回差%			5	≤1.5
死区%			4	≤0.6
始终点偏差%	气开	始点	±2.5	±1.5
		终点	±6
	气关	始点	±6
		终点	±2.5
额定行程偏差%			±2.5
允许泄漏L/H			10-3×阀的额定容量

注：一般均应带定位器
允许压差

气源压力	弹簧范围	25	30	40	50	65	80	100	125	150	200	250	300
0.14Mpa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

可配附件
定位器、手轮机构、空气过滤减压器等。
可主要零件材料及推荐使用温度范围

零件名称	材料	温度范围
阀体上、下阀盖	HT200	-15～+200℃
	WCB	-29～+250℃
	ZG1Cr18Ni9Ti	-40～+550℃
阀座、阀芯、阀杆	1Cr18Ni9Ti	-40～+550℃
密封垫	橡胶石棉板
密封垫	不锈钢缠绕垫
填料	聚四氟乙稀
上、下膜盖	A3钢板
螺栓、螺柱	35CrMoA
螺母	35
支架、顶盘	HT200、WCB、ZG1Cr18Ni9Ti
压缩弹簧	60Si2Mn
波纹薄膜	5860胶夹480D尼龙66网眼布

外形尺寸

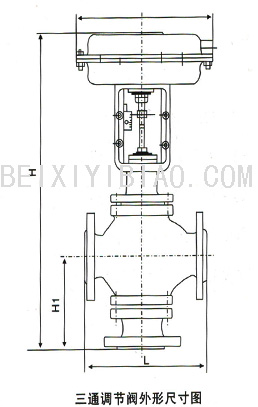

3、外形尺寸与重量见表三图三

公称通径DN			25	32	40	50	65	80	100	125	150	200
A			282	306	306	306	394	394	394	498	498	498
H1	PN16		121	130	140	153	178	190	210	260	320	360
	PN40		130	140	150	160	185	200	220	280	320	380
	PN60		160	170	180	200	230	250	282	310	430	480
H	普通型	PN16 PN40	490	480	540	580	710	730	750	895	1005	1045
	普通型	PN64	560	561	596	630	760	798	876	892	1200	1263
	高温型		600	615	650	670	850	870	900	1040	1330	1370
重量kg	普通型	PN16 PN40	21	23	33	36	64	72	82	155	193	286
	普通型	PN64	25	28	40	45	74	85	112	180	243	336
	高温型		重量增加（5～10）%

注：1、本表高温型的高度与重量依PN16为依据
2、带手轮机构高度应增加152（DN20-50）、182（DN80-100）、253（DN150-200）。

订货须知
订货时请填写《规格书》或注明以下内容：
1、产品型号2、公称通径DN，额定流量系数KV 3、信号压力，弹簧范围 4、流量特性
5、阀前后压力 6、介质种类 7、介质工作温度范围 8、阀体、阀塞、套筒材质 9、是否带手轮机构及定位器，并说明型号 10、是否有其它特殊要求。
