1151AP绝对压力变送器

编号:

型号:

1151AP绝对压力变送器

1151AP绝对压力变送器
■外形尺寸

1.名牌（量程零位调整时卸开）
2.泄放阀
3.压力容室，可翻转
4.1/4”-18NPT锥管螺纹，装泄放阀（上面或下面用）
5.接头上引压连接孔为1/2”-14NPT锥管螺纹
6.不用接头时压力容室上有1/4”-18NPT锥形螺纹孔，供引压连续用
7.1/2”-14NPT锥管螺纹用于电线导管连接（二处）

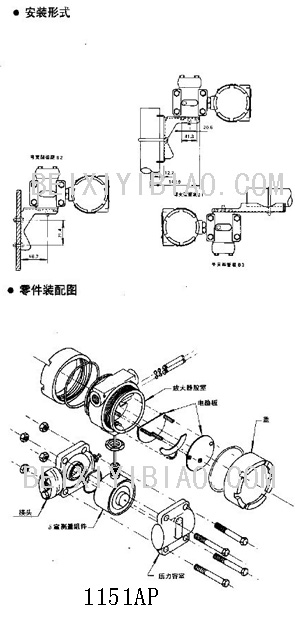

■安装形式及零件装配图

■订货型号规格表

1151AP型	绝对压力变送器
	代号	测量范围
	4	0~6.22到0～37.9 Kpa
	5	0～31.08到0～186.45 Kpa
	6	0～117.21到0～689.48 Kpa
	7	0～0.34到0～2.07 Mpa
	8	0～1.17到0～6.89 Mpa
		代号	输出
		E	4-20mA DC阻尼可调
		S	4-20mA DC，1151智能型电路
			代号	结构材料
				压力容室和接头		泄放阀	隔离膜片
			12	碳钢镀镉		316SST	316L SST
			53	碳钢镀镍		316SST	哈氏合金C-276
			54	碳钢镀镍		316SST	蒙耐尔合金
			22	316 SST		316SST	316L SST
			23	316 SST		316SST	哈氏合金C-276
			24	316 SST		316SST	蒙耐尔合金
			33	哈氏哈金C		哈氏哈金C	哈氏合金C-276
			44	蒙耐尔合金		蒙耐尔合金	蒙耐尔合金
				代号	选作项目（参见本部分最后一节）
				M1	线性指示表，0～100%刻度
				B1	管装弯支架（Φ51mm管子）
				B2	板装弯支架
				B3	管装弯支架（Φ51mm管子）
				D1	泄放阀在压力容室侧上部
				D2	泄放阀在压力容室侧下部
1151AP 4 E 12 M1B1D1 变送器完整型号

注：·其它选用项
全部1151型变送器选用项目可参见本部分最后一节，这些项目包括全部的选用材料，输出等内容。任何一种选用项目可用代号的形式加上述表格未尾字母代号表示的“变送器完整型号”之后即可。
如例：1151DP4E12 M1B1D1
·填充液用惰性油时，请与本厂引进办或销售部商定
