SZMJ-302转速记录仪

编号:

型号:

SZMJ-302转速记录仪

本仪表用于远距离测量转速，记录转速，并达到二点转速报警目的，其作用类似于SZMJ－102。

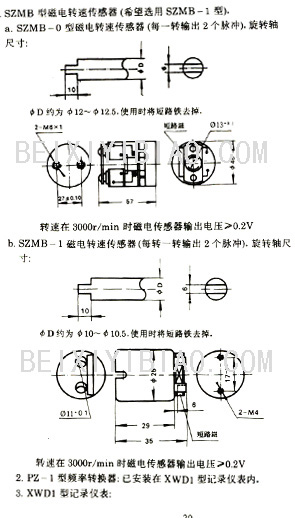

仪表配用SZMB－3型传感器时，能测量低转速，配用SZMB-0或SZMB-1型传感器时测量高转速。
■主要技术指标
使用条件：仪表在环境温度为5～＋40℃，相对湿度＜85%范围内正常工作。
基本误差：仪表在环境温度为20±2℃，相对湿度＜85%范围内基本值误差不得超过测量上限值的±1%。
温度影响：当温度从20±2℃变化到5～40℃时，仪表的示值变化换算为温度每改变10℃应不超过基本误差限的绝对值。
记录误差：仪表记录误差为示值误差±0.5%。
附加电接点容量：220伏，1A交流，或30伏，0.5A直流，设定范围为满刻度的10%～90%。
仪表电源：220伏50赫交流，当电压变化为额定值的＋10/－15%，频率变化为额定值±5%范围内，能正常工作。
消耗功率：≤12VA
重量：约3.7公斤
■量程规格
1）高速测量范围

转速r/min	比例	转速r/min	比例
3000～30000	1:1	12000～120000	1:1
5000～50000	1:1	15000～150000
		18000～180000

2）低速测量范围

转速r/min	比例	转速r/min	比例
50～500	1:1	300～3000	1:1
100～1000		400～4000
200～2000		500～5000

■原理方框图

■外形尺寸开孔（单位：mm）
